DZ41H/Y/F低温闸阀

桥发机械制造有限公司作为行业领先的蒸汽系统解决方案专家，致力于为客户提供卓越的DZ41H/Y/F低温闸阀产品及专业服务。我们拥有成熟的生产工艺和完善的技术支持体系，可根据客户实际工况需求，提供精准的产品选型建议和定制化解决方案。
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。

详情介绍

DZ41H/Y/F低温闸阀 LOW TEMPERATURE VALVE

产品特点Product features

1、为防止中腔异常升压，在闸板的进口侧设置了泄压孔

2、根据阀门的工作温度确定阀盖的顶部长度，确保阀杆填料的可靠密封

3、根据工作温度合理选用填料，垫片等零件的材料

4、严格控制材料的化学成份及低温冲击韧性等力学性能指标

5、采用多种配管法兰标准及密封面型式，适用于各种工程需要6低温闸阀适用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质

产品优点Product advantages

1、流体阻力小，密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制，不扰流、不降低压力。

4、形体简单，结构长度短，制造工艺性好，适用范围广。

执行标准Execution standard

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
JB/T7749	GB12221	JB79	GB9131	JB/T9092

压力试验Pressure test

公称压力PN	1.6	2.5	4.0	6.4	10.0
强度试验	2.4	3.8	6.0	9.6	15.0
水密封试验	1.8	2.8	4.4	7.0	11.0
上密封试验	1.8	2.8	4.4	7.0	11.0
气密封试验	0.4-0.7

主要零件材料及性能Major parts material and the performance

体盖板	阀杆	密封面	垫片	填料	工作温度	适用介质
ZGoCrMNVAI低温高压铸钢	1Cr7Ni12	STL/STL	PTFE/柔性石墨 PTFE/金属缠绕垫	PTFE	-46	丙烷/炳烯甲醇/乙烷煤气/液氨
LCB
ZGoCrMNVAI低温高压铸钢					-60
LC1
ZGoCrMNVAI低温高压铸钢					-73
LC2
ZGoCrMNVAI低温高压铸钢	1Cr18Ni9Ti				-101
LC3
ZGoCrMNVAI低温高压铸钢					-115
LC4
ZGoCrMNVAI低温高压铸钢					-196
CF8

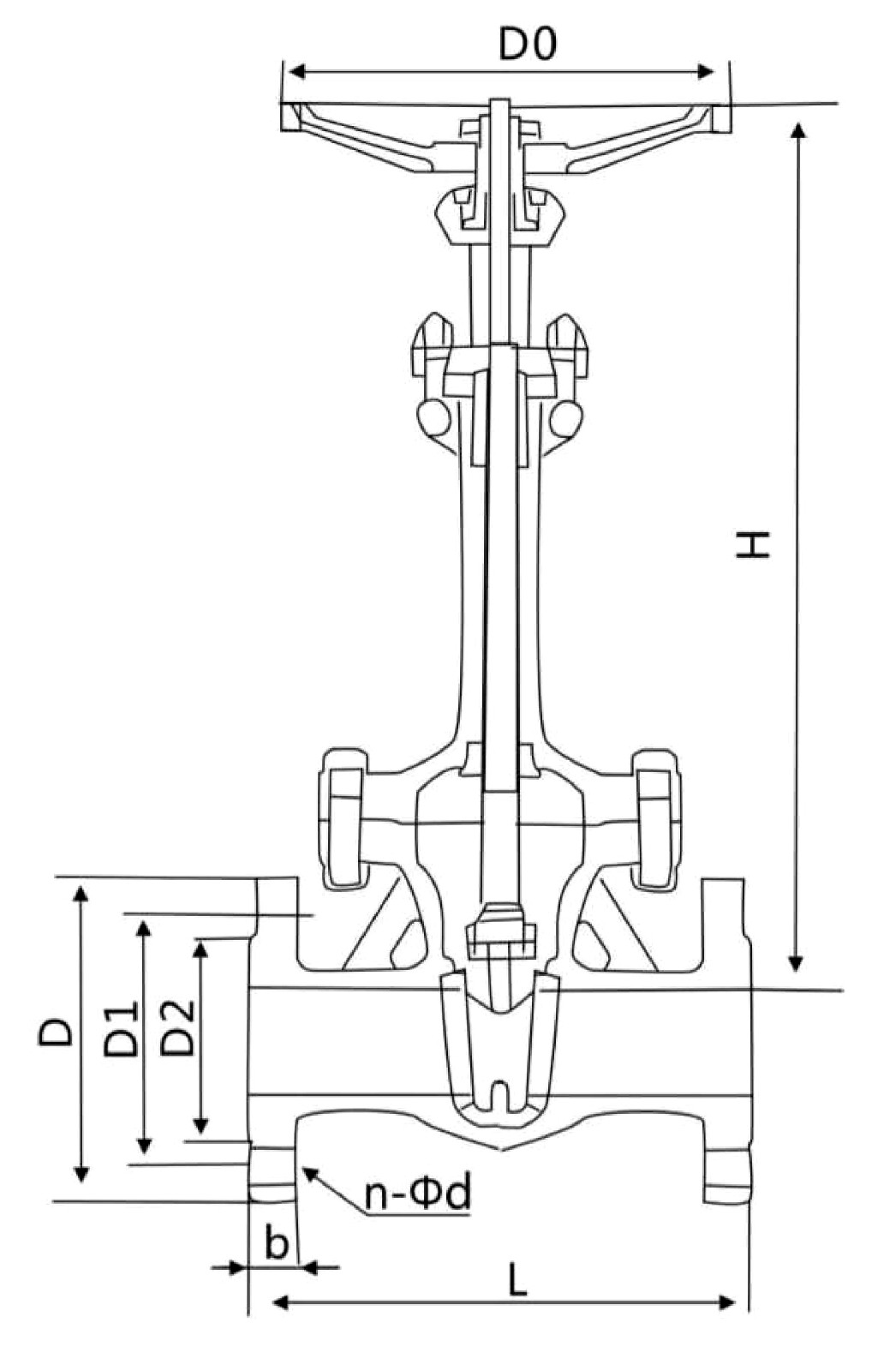

主要外形尺寸及连接尺寸Main external and connection dimension

PN16(MPa)

DN	L	D	D1	D2	b	n-φd	H	DO
20	150	105	75	55	14	4-Φ14	320	140
25	160	115	85	65	14	4-φ14	350	160
32	180	135	100	78	16	4-φ18	385	180
40	200	145	110	85	16	4-φ18	420	220
50	250	160	125	100	16	4-φ18	540	240
65	265	180	145	120	18	4-φ18	610	240
80	280	195	160	135	20	8-φ18	690	280
100	300	215	180	155	20	8-φ18	780	300
125	325	245	210	185	22	8-φ18	930	320
150	350	280	240	210	24	8-φ23	980	350
200	400	335	295	265	26	12-Φ26	1180	400
250	450	105	355	320	30	12-φ30	1390	450
300	500	460	410	375	30	12-Φ30	1620	500
350	550	520	470	435	34	16-Φ34	1810	500
400	600	580	525	485	36	16-Φ36	1970	550

PN25(MPa)

DN	L	D1	D1	D2	b	N-Φd	H	DO
20	150	105	75	55	16	4-Φ16	320	140
25	160	115	85	65	16	4-φ16	350	160
32	180	135	100	78	18	4-Φ18	385	180
40	200	145	110	85	18	4-φ18	420	200
50	250	160	125	100	20	4-φ20	540	240
65	265	180	145	125	22	8-φ22	510	240
80	280	195	160	135	22	8-Φ22	690	280
100	300	230	190	160	24	8-φ24	780	300
125	325	270	220	188	28	8-φ28	930	300
150	350	300	250	218	30	8-φ30	980	320
200	400	360	310	278	34	12-Φ34	1180	360
250	450	425	370	332	36	12-Φ36	1390	400
300	500	485	430	390	40	16-440	1620	450
350	550	550	490	448	44	16-44	1810	500
400	600	610	550	505	48	16-48	1990	560

PN40(MPa)

DN	L	D	D1	D2	D6	b	N-φd	H	Do
20	150	105	75	55	51	16	4-Φ14	330	140
25	160	115	85	65	58	16	4-φ14	360	160
32	180	135	100	78	66	18	4-φ18	440	180
40	200	145	110	85	76	18	4-φ18	455	200
50	250	160	125	100	88	20	4-φ18	575	240
65	380	180	145	120	110	22	4-Φ20	635	240
80	3103	195	160	135	121	22	8-φ22	715	280
100	50	230	190	160	150	24	8-Φ22	815	300
125	400	270	220	188	176	28	8-φ24	965	360
150	450	300	250	218	204	30	8-φ28	1025	400
200	550	375	320	282	160	38	8-φ30	1225	450
250	650	445	385	345	313	42	12-φ34	1440	560
300	750	510	450	408	364	46	16-φ34	1665	5470
350	850	570	510	465	422	52	16-φ41	1880	720
400	950	655	585	535	474	58	16-Φ18	2050	800

PN64(MPa)

DN	L	D	D1	D2	D6	b	N-φd	H	Do
20	190	125	90	68	51	20	4-φ18	330	180
25	210	135	100	78	58	22	4-φ23	360	180
32	230	150	110	82	66	24	4-Φ23	410	180
40	240	165	125	95	76	24	4-φ23	480	220
50	250	175	135	105	88	26	4-φ23	585	240
65	280	200	160	130	110	28	8-φ23	690	240
80	310	210	170	140	121	30	8-φ23	745	280
100	350	250	200	168	150	32	8-Φ25	885	300
125	400	295	240	202	176	36	8-φ30	985	360
150	450	340	280	240	204	38	8-Φ34	1050	400
200	550	405	345	300	260	44	12-φ34	1240	450
250	650	470	400	352	313	48	12-φ41	1460	560
300	750	530	160	412	364	54	16-Φ41	1670	5640
