自力式压力调节阀 V230/V231
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。
详情介绍
直接作用自力式压力调节阀(以下简称压力阀)是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力节能型产品，具有测量、执行、控制的综合功能。 广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。本产品可用于最高温度达350℃(DN15~125) 及300℃(DN150~250) 的非腐蚀性的液体、气体、和蒸汽等介质的压力控制装置。
型号说明：压力阀型号由控制阀型号和执行器型号组合而成
控制阀型号：V230 (硬密封)/V231 (软密封)
执行器型号：DA3/DA4
组合后的型号：
阀后压力调节阀：V230D01 (硬密封型)/V231D01 (软密封型)
阀前压力调节阀：V230D02 (硬密封型)/V231D02 (软密封型)
差压控制调节阀：
差压上升阀关闭：V230D03 (硬密封型)/V231D03 (软密封型)
差压上升阀开启：V230D04 (硬密封型)/V231D04 (软密封型)
型号组合说明：
V230+DA3=V230D01;V231+DA3=V231D01
V230+DA4=V230D02;V231+DA4=V231D02
V230+DA3=V230D03;V231+DA3=V231D03
V230+DA4=V230D04;V231+DA4=V231D04
可根据控制压力的不同选配不同的执行器组成不同压力设定范围的压力调节阀
使用优点：
●具有压力平衡功能，灵敏度高。
●改善了流线分布，降低了噪声。
●通过组合件、可以进行多项组合控制。
●采用标准模块化设计。
注意事项：
1.被控压力参数不应超过或接近选择的压力调整范围的极限值，应留有一定裕量。
2.为了满足控制性能要求，阀前后的压差值不得大于最高工作压力值，也不得小于正常工作最小压 差值。
3.如果用于煤气、天燃气压力调节时，应在执行机构加接引流管通到室外，保证安全。(阀后压力调节，接在上膜盖接头上；阀前压力调节，接在下膜盖接头上。
V230/V231控制阀技术参数
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
Kvs值 | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | 450 | 630 | |
行程(mm) | 6 | 6 | 6 | 8 | 10 | 12 | 12 | 18 | 20 | 20 | 20 | |||
Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
PN16最大压差△Pmax(MPa) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.5 | 1.5 | 1.2 | 1.0 | 1.0 | |
PN40最大压差△Pmax(MPa) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 1.5 | 1.5 | 1.2 | 1.0 | 1.0 | |
最高工作温度 | V230 | 液体≤140℃;气体≤80℃ | ||||||||||||
V231 | ||||||||||||||
V230 | 配隔离罐≤200℃ | ≤300℃ | ||||||||||||
配隔离罐和散热片≤350℃ | ||||||||||||||
允许泄漏量(规定试验条件下) | V230 | 4×10-⁴×阀额定容量 | ||||||||||||
V231 | 10气泡/min | 20气泡/min | 40气泡/min | |||||||||||
压力平衡元件 | 波纹管 | 滚动膜片 | ||||||||||||
公称压力 | PN16(1.6MPa);PN40(4.0 MPa) | |||||||||||||
阀体材质※※ | PN16:铸铁(工作温度≤200℃);PN40:铸钢(工作温度≤350℃) | |||||||||||||
阀芯材质 | 不锈钢，软密封为橡胶 | |||||||||||||
最高工作压力 | 公称压力 注意△Pmax! | |||||||||||||
注：※配用隔离罐、散热片及加长件。※※特殊要求可供不锈钢。
Z值：噪音衡量系数，大于该值将产生明显噪音。
滚动膜片材质分适用水蒸汽和气体或油及其它介质两种，订货时应注明介质种类。

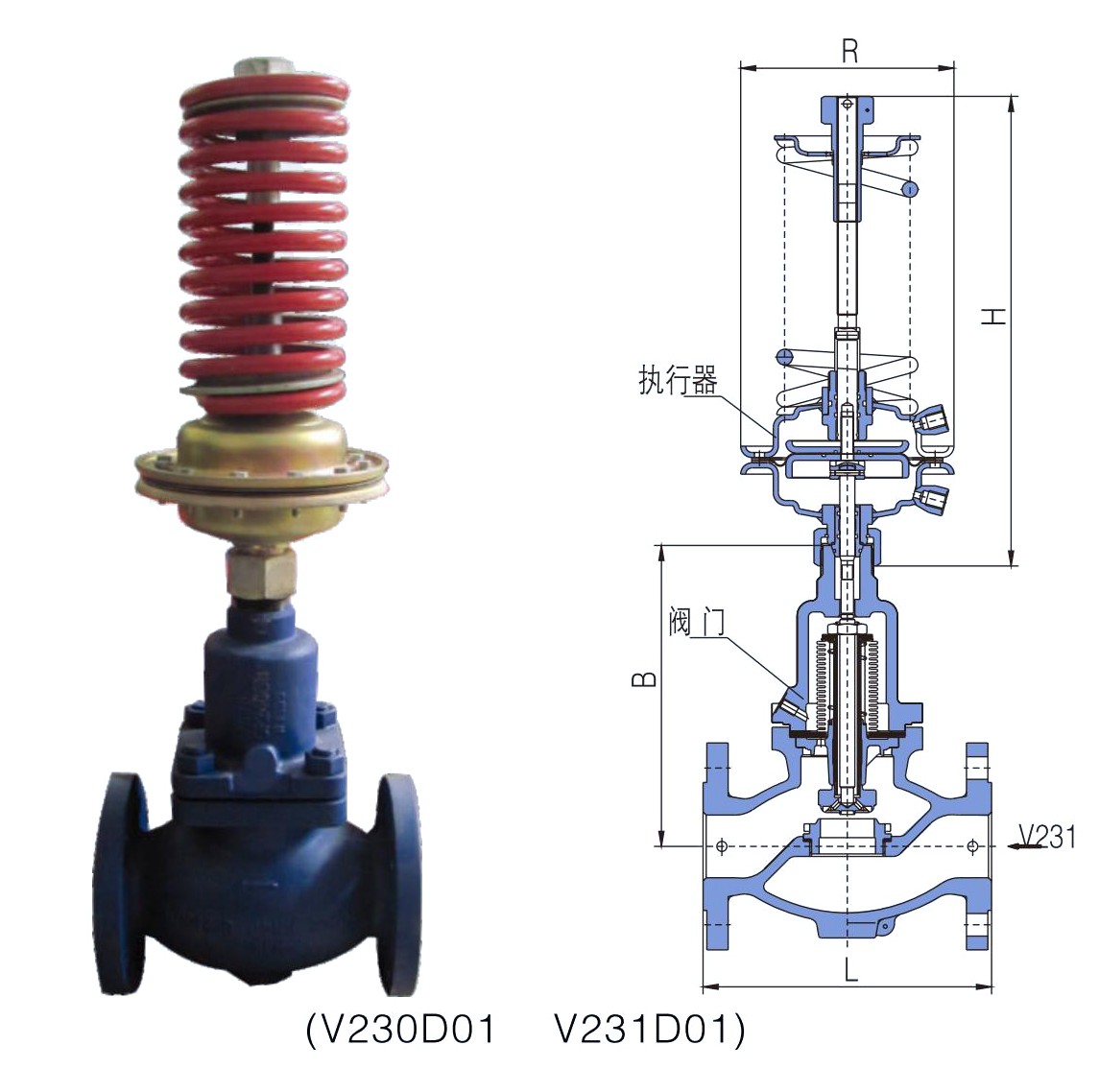

控制阀外形尺寸及重量
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
L(mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
B(mm) | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 | 325 | 372 |
大约重量(Kg) | 6.2 | 6.7 | 9.7 | 13 | 14 | 17 | 29 | 33 | 60 | 70 | 80 | 140 | 220 |
DA3/DA4执行器技术参数
有效面积(cm²) | 32※ | 80※ | 250 | 630 | 32※ | 80※ | 250 | 630 |
压力设定范围(MPa) | DA3 | DA4 | ||||||
0.8~1.6 | 0.1~0.6 | 0.015~0.15 | 0.005~0.035 | 1.0~1.6 | 0.1~0.5 | 0.015~0.12 | 0.005~0.035 | |
0.3~1.2 | 0.05~0.3 | 0.01~0.07 | 0.3~1.1 | 0.05~0.25 | 0.01~0.06 | |||
保证阀正常工作 最小压差(Mpa) | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
允许上、下膜室之间 最大压差(MPa) | 2 | 1.25 | 0.4 | 0.15 | 2 | 1.25 | 0.4 | 0.15 |
材 质 | 膜盖：钢板镀锌 | |||||||
膜片：EPDM或FKM夹纤维※※ | ||||||||
控制管线、接头 | 铜管或钢管10×1;卡套式接头R1/4" | |||||||
设定值偏差 | ±8% | |||||||
注：※DN150~250 不能满足该设定值，可选用指挥器操作型的自力式压力调节阀(型号V230/N231D12或V230/V231D13)
※※EPDM适用于水、蒸汽和气体介质，FKM适用于油、水、蒸汽及气体介质，订货时应注明介质种类。
可根据不同的压力设定范围而选配合适的执行器与控制阀组成调节阀。
DA3/DA4执行器尺寸及重量
在效面积(cm²) | 32 | 80 | 250 | 630 | |
R(mm) | 172 | 172 | 263 | 380 | |
H(mm) | DA3 | 435 | 430 | 470 | 520 |
DA4 | 440 | 435 | 440 | 520 | |
大约重量(Kg) | 7.5 | 7.5 | 13 | 28 | |
