D363H 对焊式金属密封蝶阀

桥发机械制造有限公司作为行业领先的蒸汽系统解决方案专家，致力于为客户提供卓越的D363H 对焊式金属密封蝶阀 产品及专业服务。我们拥有成熟的生产工艺和完善的技术支持体系，可根据客户实际工况需求，提供精准的产品选型建议和定制化解决方案。
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。

详情介绍

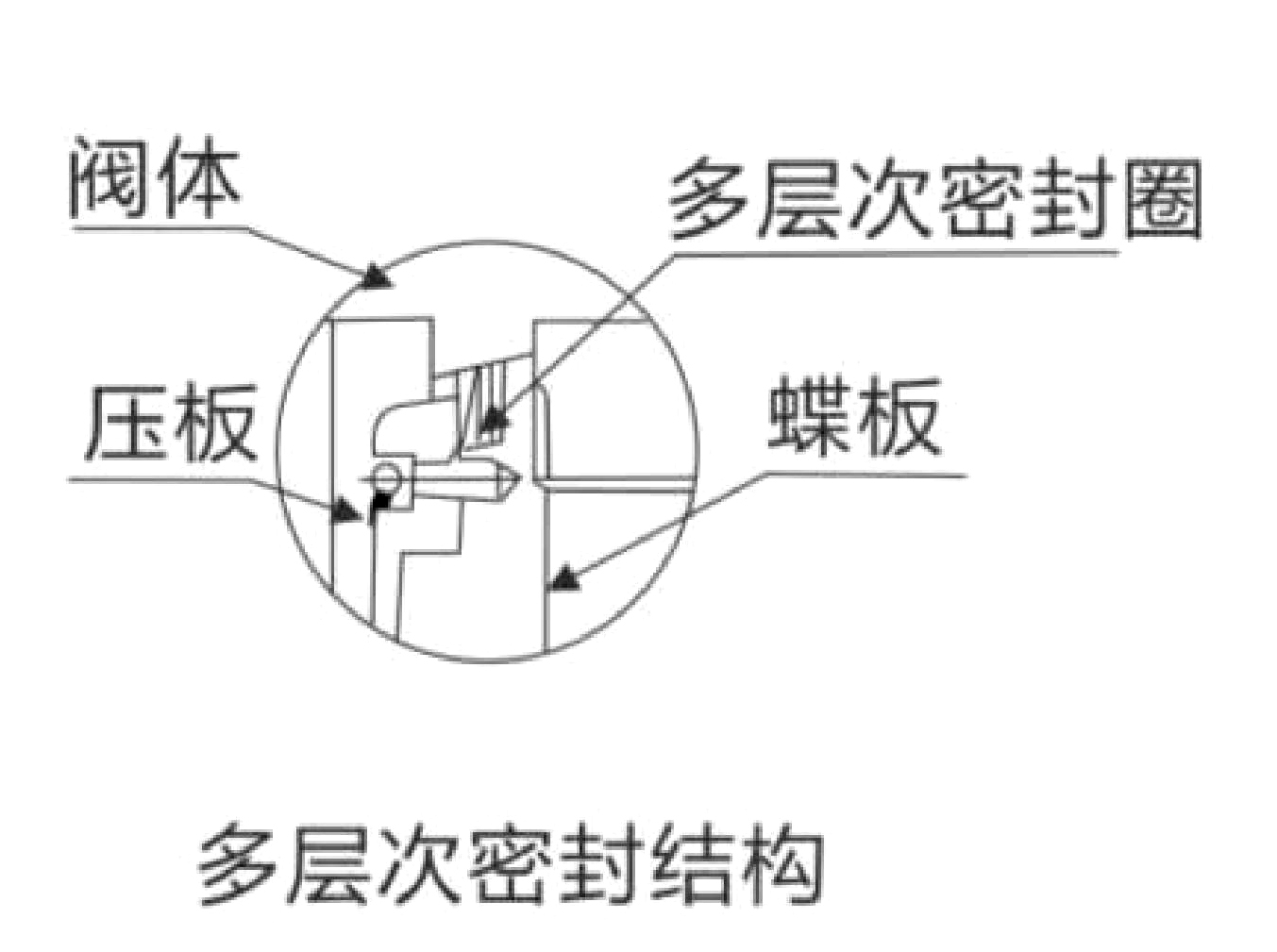

D363H 对焊式金属密封蝶阀 BUTTERFLY VALVE WTH METAL SEA



























 应用规范

设计、制造按：GB/T12238-1989

结构长度按：GB/T12221-2005

对焊接端按：ASME B16.25 GB/T12224

阀门检查和试验按：JB/T9092-1999



Application specification

Design,manufacture: GB/T12238-1989

Length of the structure: GB/T12221-2005

The welding end: ASME B16.25 GB/T12224

Valve inspection and test: JB/T9092-1999

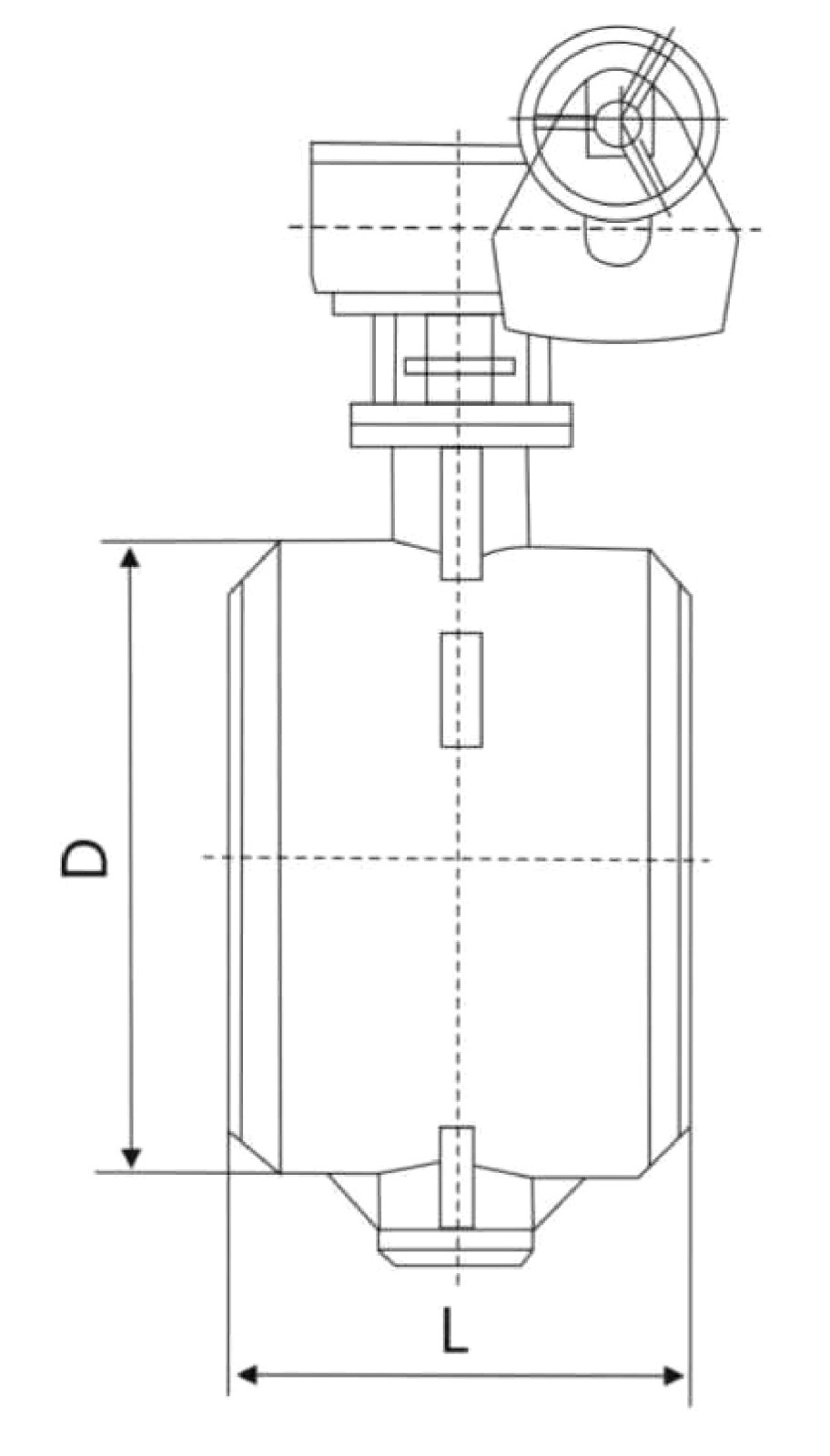

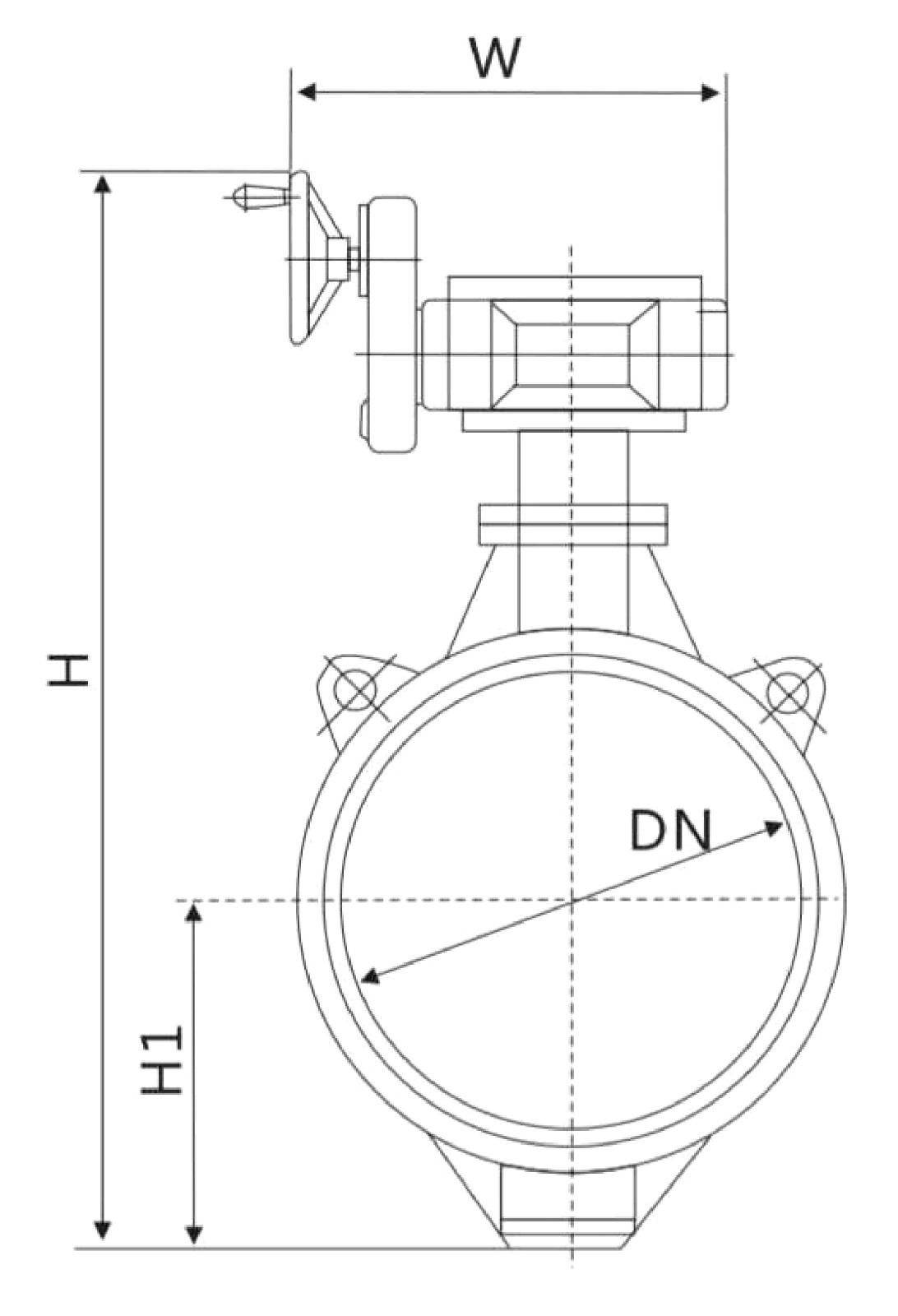

公称通径

尺  寸

in

DN(mm)

L

D

H

H1

W

4

100

190

116

376

100

194

5

125

200

140

410

113

268

6

150

210

166

468

130

268

8

200

230

222

586

205

268

10

250

250

278

638

235

306

12

300

270

330

734

275

306

14

350

290

382

827

309

416

16

400

310

432

924

346

416

18

450

330

484

1045

392

416

20

500

350

535

1128

427

475

24

600

390

636

1372

509

475

28

700

430

726

1590

572

475

32

800

470

826

1722

638

592

36

900

510

926

2025

700

592

40

1000

550

1028

2155

765

592

48

1200

630

1228

2360

860

640

56

1400

710

1428

2636

986

640

64

1600

790

1628

2906

1106

640
