D641W/D941 通风蝶阀

桥发机械制造有限公司作为行业领先的蒸汽系统解决方案专家，致力于为客户提供卓越的D641W/D941 通风蝶阀产品及专业服务。我们拥有成熟的生产工艺和完善的技术支持体系，可根据客户实际工况需求，提供精准的产品选型建议和定制化解决方案。
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。

详情介绍

D641W/D941 通风蝶阀 VENTILATION VALVE

产品特点及用途Product characteristics and USES

本蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6 MPa, 一般适用于工业、冶金、环保等管道作通风调节介质流量之用。其主要特点为：

1. 设计新颖、合理、结构独特、重量轻、启闭迅速。

2.操力矩小、操作方便、省力灵巧。

3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

This butterfly valve USES the same as the valve body material processed into sealing ring,use electric or pneumatic drive.The suitable temperature with the valve body material and decide,nominal pressure 0.6 MPa,or less generally applicable to the industry,metallurgy,Environmental protection pipe for use in ventilation regulating medium flow.Its main characteristic is:

1.The novel design,reasonable,unique structure,light weight,rapid opening and closing.

2.Small operation torque,easy to operate,saving smart.

3.Adopt to adapt to different materials to meet the high,medium and low medium temperature and corrosive medium,etc.

采用标准

设计标准：GB/T12238-1989 JB/T8692-1998

法兰连接：GB/T9115.1-2000

结构长度：GB/T12221-1989

压力试验：GB/T13927-92 JB/T9092-1999

With a standard

Design criteria:GB/T12238-1989 JB/T8692-1998

Flange connection:GB/T9115.1-2000

length of the structure:GB/T12221-1989

Pressure test:GB/T13927-92 JB/T9092-1999

主要技术参数Main technical parameters

公称通径Nominal diameter	DN(mm)	50-2000
公称压力Nominal pressure	PN(MPa)	0.05	0.25	0.6
试验压力Ps(MPa)	强度试验Strength test	0.075	0.375	0.9
试验压力Ps(MPa)	密封试验Sealing test	≤1.5%泄漏量leakage
适用介质Applicable medium	煤气、含尘气体、烟道气等Gas,dust,gas,flue gas,etc
驱动形式Drive form	手动、蜗杆涡轮传动、气传动、电传动 Manual,worm turbine drive,gas drive,electric drive

主要零件的材质The material of the main parts

零件名称Part name	材料material
阀体valve body	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 Cast steel,stainless steel,chromium nickel titanium molybdenum titanium steel,chrome molybdenum steel and other special materials
碟板Disc plate
密封圈Sealing ring	与阀体相同The same as the body l
阀杆valve stem	碳钢、2Cr13、不锈钢、铬镍钼钛钢 Carbon steel,2 cr13,stainless steel,nickel chromium molybdenum titanium steel
填料packing	氟塑料、柔性石墨 Fluorine plastic,flexible graphite

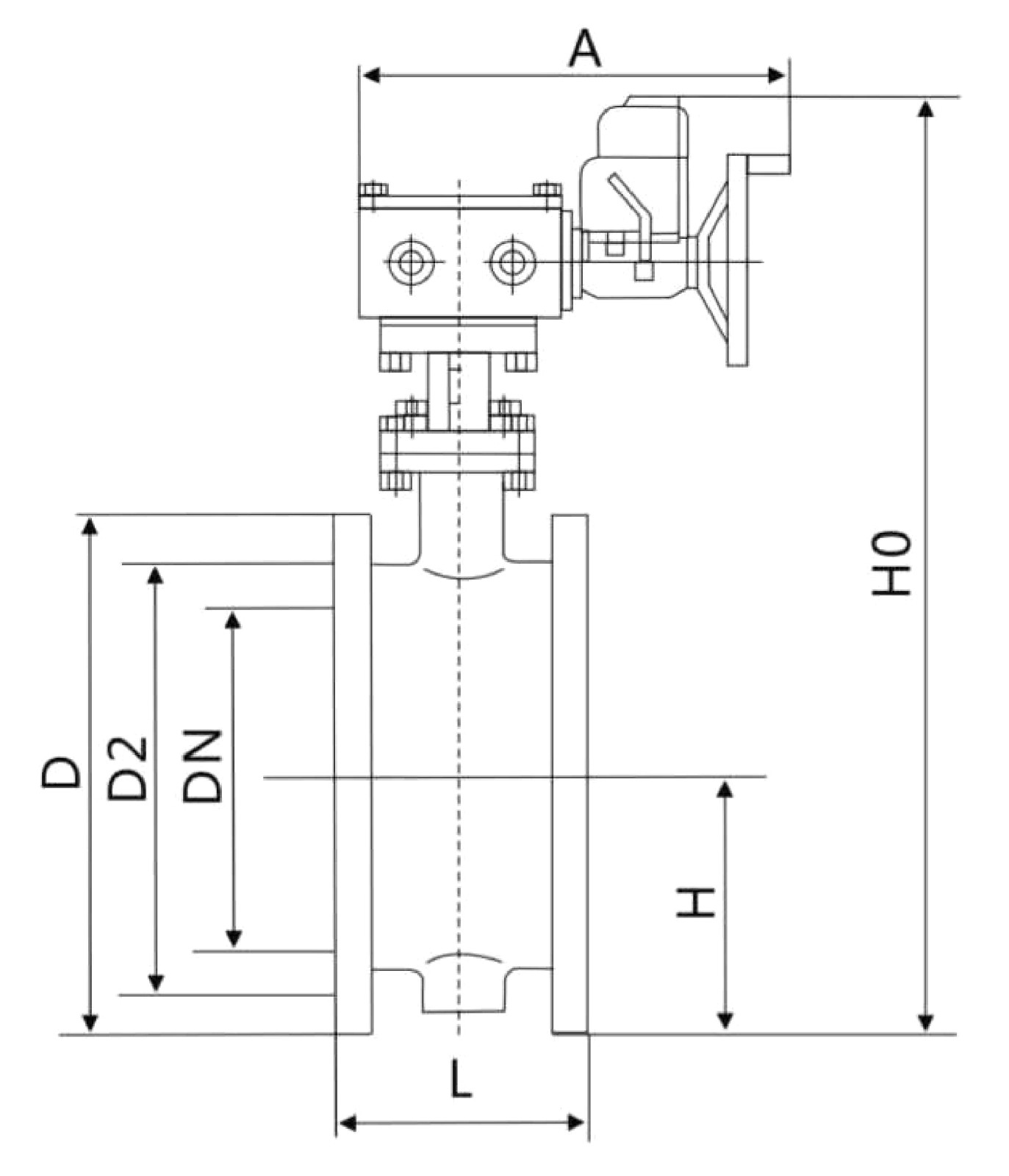

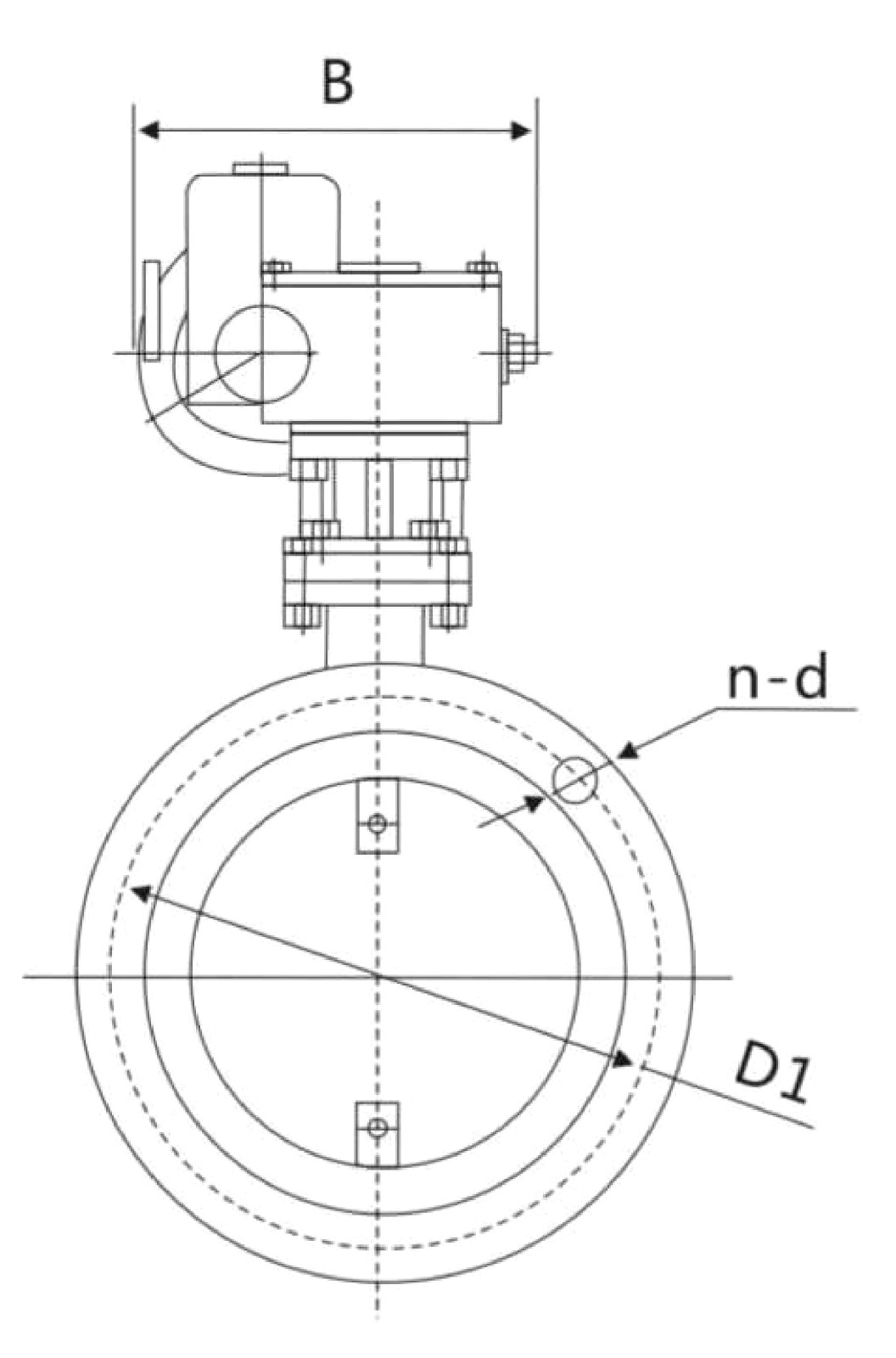

公称通径 Nominal diameter DN		结构长度 (标准值)	外形尺寸(参考值) Overall dimensions(reference)				连接尺寸(标准值)Connection size (standard)
公称通径 Nominal diameter DN		结构长度 (标准值)	外形尺寸(参考值) Overall dimensions(reference)				0.05MPa和0.25MPa			0.6MPa
mm	inch	L	H	HO	A	B	D	D1	n-d	D	D1	n-d
50	2	108	70	337	180	65	140	110	4-14	140	110	4-14
65	21/2	112	80	357	180	65	160	130	4-14	160	130	4-14
80	3	114	95	385	180	65	190	150	4-18	190	150	4-18
100	4	127	105	405	180	65	210	170	4-18	210	170	4-18
125	5	140	120	483	245	72	240	200	8-18	240	200	8-18
150	6	140	132	508	245	72	265	225	8-18	265	225	8-18
200	8	160	160	566	245	72	320	280	8-18	320	280	8-18
250	10	160	187	623	245	72	375	335	12-18	375	335	12-18
300	12	180	220	750	355	93	440	395	12-22	440	395	12-22
350	14	180	245	803	355	93	490	445	12-22	490	445	12-22
400	16	200	270	852	355	93	540	495	16-22	540	495	16-22
450	18	200	297	907	355	93	595	550	16-22	595	550	16-22
500	20	220	322	960	355	93	645	600	16-22	645	600	16-22
600	24	220	377	1080	550	350	755	705	20-26	755	705	20-26
700	28	240	430	1185	550	350	860	810	24-26	860	810	24-26
800	32	240	487	1300	550	350	975	920	24-30	975	920	24-30
900	36	260	537	1400	550	350	1075	1020	24-30	1075	1020	24-30
1000	40	260	587	1500	550	350	1175	1120	28-30	1175	1120	28-30
1200	48	280	702	1825	600	350	1375	1320	32-30	1405	1340	32-33

公称通径 Nominal diameter DN		结构长度 (标准值)	外形尺寸(参考值) Overall dimensions(reference)				连接尺寸(标准值)Connection size (standard)
公称通径 Nominal diameter DN		结构长度 (标准值)	外形尺寸(参考值) Overall dimensions(reference)				0.05MPa和0.25MPa			0.6MPa
mm	inch	L	H	HO	A	B	D	D1	n-d	D	D1	n-d
50	2	108	70	418	250	225	140	110	4-14	140	110	4-14
65	21/2	112	80	438	250	225	160	130	4-14	160	130	4-14
80	3	114	95	466	250	225	190	150	4-18	190	150	4-18
100	4	127	105	486	250	225	210	170	4-18	210	170	4-18
125	5	140	120	516	325	245	240	200	8-18	240	200	8-18
150	6	140	132	541	325	245	265	225	8-18	265	225	8-18
200	8	160	160	779	325	245	320	280	8-18	320	280	8-18
250	10	160	187	836	363	313	375	335	12-18	375	335	12-18
300	12	180	220	901	363	313	440	395	12-22	440	395	12-22
350	14	180	245	954	363	313	490	445	12-22	490	445	12-22
400	16	200	270	1003	363	313	540	495	16-22	540	495	16-22
450	18	200	297	1058	465	439	595	550	16-22	595	550	16-22
500	20	220	322	1111	546	556	645	600	16-22	645	600	16-22
600	24	220	377	1233	546	556	755	705	20-26	755	705	20-26
700	28	240	430	1338	546	556	860	810	24-26	860	810	24-26
800	32	240	487	1452	546	556	975	920	24-30	975	920	24-30
900	36	260	537	1588	632	706	1075	1020	24-30	1075	1020	24-30
1000	40	260	587	1689	632	706	1175	1120	28-30	1175	1120	28-30
1200	48	280	702	1938	632	706	1375	1320	32-30	1405	1340	32-33
1400	56	530	782	2670	790	1338	1575	1520	36-30	1630	1560	36-36
1600	64	600	895	2810	868	1476	1790	1730	40-30	1830	1760	40-36
1800	72	670	995	3020	868	1476	1990	1930	44-30	2045	1970	44-39
2000	80	760	1095	3220	965	1600	2190	2130	48-30	2265	2180	48-42
