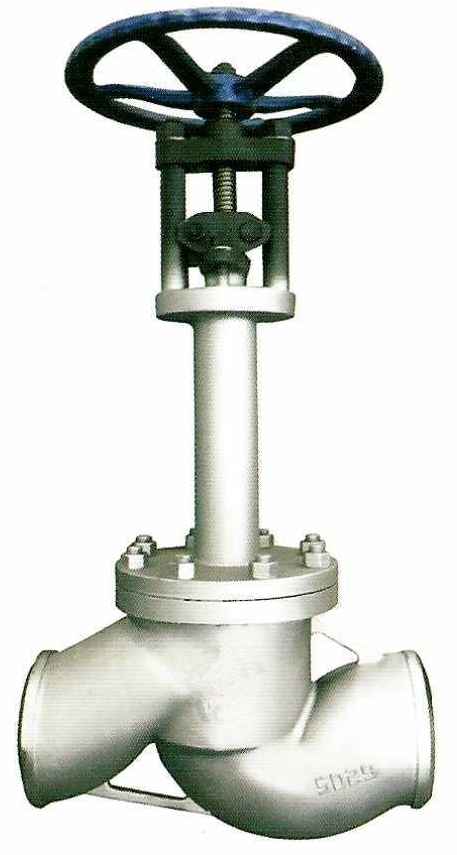

对接焊连接波纹管截止阀

桥发机械制造有限公司作为行业领先的蒸汽系统解决方案专家，致力于为客户提供卓越的对接焊连接波纹管截止阀产品及专业服务。我们拥有成熟的生产工艺和完善的技术支持体系，可根据客户实际工况需求，提供精准的产品选型建议和定制化解决方案。
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。

详情介绍

波纹管阀门的结构和主要特点：

1.采用填料和波纹管双重密封，达到零泄露。

2.阀体与阀盖用双头螺柱连接，工艺性能好。

3.本阀门的阀杆不仅有一般阀门的填料函，而且在这个填料函的下部，在阀盖内部装有活动密封元件波纹管，介质被封闭在阀杆以外的阀腔内，不能进入填料函，因此本阀门较一般阀门在防止外漏方面更为可靠，保证阀杆与阀盖连接的密封。

4.波纹管设计在阀盖内腔内，避免与介质直接冲刷，提高波纹管的使用寿命。

5.波纹管采用2-6倍重叠，确保使用压力防止因波纹管单层破损而使阀门泄漏，延长阀门的使用寿命。

6.因波纹管设计的比较长，开启高度大，减少流体主阻力，流阻系数小。

Structure and main features of bellows valves

1The double sealing of packing and bellows realizes zero leakage.

2.The body and bonnet are connected by studs with good technological performance.

3.The stem of the valve has the packing box of ordinary valves,and under this packing box,the moveable sealing part bellows is installed inside the bonnet,so that the medium is sealed in the valve cavity outside the stem and cannot enter the packing box.Therefore,the valve is more reliable than ordinary valves in the prevention of leakage,ensuring sealing between stem and bonnet

4.The bellows is designed to be located in the cavity of bonnet,avoiding direct erosion with media and enhancing service life of the bellows.

5.The bellows adopts 2-6 times overlapping,Ensure to use Pressure avoiding valve leakage due to single-layer damage of the bellows and prolonging service life of the valve.

6.As the bellows is designed to be relatively long,the valve is featured by high opening height,reduced fluid main resistance and low flow resistance coefficient.

应用规范

1.设计制造：JB/T11150、GB/T12235、DIN3239、DIN3202、BS1873、MSS-SP-117、ASME B 16.34、API601、GB/T 12234。

2.连接端尺寸：

(1)承插口尺寸接ASME B 16.11和JB/T 1751

(2)对接端符合GB 12224、ASME B16.25和DIN 3239

(3)法兰端尺寸按JB/T79、JB/T82、HG20592、GB/T9113和ASME B16.5

(4)螺纹端尺寸按ANSI B 1.20.1和JB/T7306

3. 阀门的检验和试验按API598 、GB/T26480

4.材料按ANSI/ASTM、GB699和GB1220 的规定

5.主体材料：WCB;CF8;CF8M;CF3;CF3M;CN7M;A105;LF2;304(L);316(L);F347;F321;F51;Monel; 哈氏合金等。

6.波纹管材料：1Cr8Ni9Ti,00Cr17Ni14Mo2,0Cr18Ni12M2Ti,GH625, GH4169,GH202,Monel 400,Inconel 625、哈氏合金等。

Application specification

1.Design and manufacturing:

JB/T11150、GB/T12235、DIN3239、DIN3202、BS1873、MSS-SP-117、 ASME B16.34、API 601、GB/T 12234

2.Connection end size:

(1)Socket end size as per:ASME B16.11;JB/T1751

(2)GB12224、ASME B16.25 and DIN3239 Butt welding end conforms to: GB12224;ASME B16.25;DIN3239

(3)Flange end size as per JB/T79、JB/T82、HG20592、GBT9113and ASME B16.5

(4)Thread end size as per:ANSI B1.20.1;JB/T7306

3.Valve inspection and testing as per:API598、GB/T26480

4.Materials as per ANSI/ASTM,GB699 and GB1220

5.Body material:WCB;CF8;CF8M;CF3;CF3M;CN7M;A105;LF2;304(L); 316(L);F347;F321;F51;Monel;Alloy,etc.

6.Bellows material:1Cr8Ni9Ti,00Cr17Ni14Mo2,0Cr18 Ni12M2Ti,GH625,GH4169, Gh202,Monel 400,Inconel 625

主要零件材料(锻件)Materials for main parts(Casting)

主要零件名称 Materials Part name	材料 Material	材料 Material	材料 Material
阀体Body	A105	F304(L)	F316(L)
阀盖Bonnet	A105	F304(L)	F316(L)
上下阀杆 Back stem and lower stem	420	304(L)	316(L)
波纹管Bellows	F321	321/304(L)	F316/316L
填料函Stuffing Box	A105	304(L)	316(L)
阀座、阀瓣、闸板 Seat,Disc&Wedge disc	13Cr	F304(L)	F316(L)
垫片Gasket	304+柔性石墨 304+Flexible Graphite	304+柔性石墨 304+Flexible Graphite	304+柔性石墨 304+Flexible Graphite
填料Packing	柔性石墨 Flexible Graphite	柔性石墨 Flexible Graphite	柔性石墨 Flexible Graphite
螺栓Bolt	B7	B8	B8
阀杆螺母Yoke nut	40	13Cr	13Cr

主要零件材料(铸件)Materials for main parts(Casting)

主要零件名称 Materials Part name	材料 Material	材料 Material	材料 Material
阀体Body	WCB	CF8(M)	CF3(M)
阀盖Bonnet	WCB	CF8(M)	F316(L)
上下阀杆 Back stem and lower stem	13Cr	304(L)	316(L)
波纹管Bellows	1Cr18i9Ti	321/304(L)	F316/316L
填料函Stuffing Box	25	304(L)	316(L)
阀座、阀瓣、闸板 Seat,Disc&Wedge disc	13Cr	F304(L)	F316(L)
垫片Gasket	304+柔性石墨 304+Flexible Graphite	304+柔性石墨 304+Flexible Graphite	304+柔性石墨 304+Flexible Graphite
填料Packing	柔性石墨 Flexible Graphite	柔性石墨 Flexible Graphite	柔性石墨 Flexible Graphite
螺栓Bolt	B7	B8	B8
阀杆螺母Yoke nut	铅青铜	铅青铜	铅青铜

注：填料和垫片和材料可按用户的要求提供。

Note:The materials of packing and gaskets can be supplied according to customer requirements.

对接焊连接波纹管截止阀 Butt welding connection bellows globe valve

PN1.6~4.0MPa (锻造)

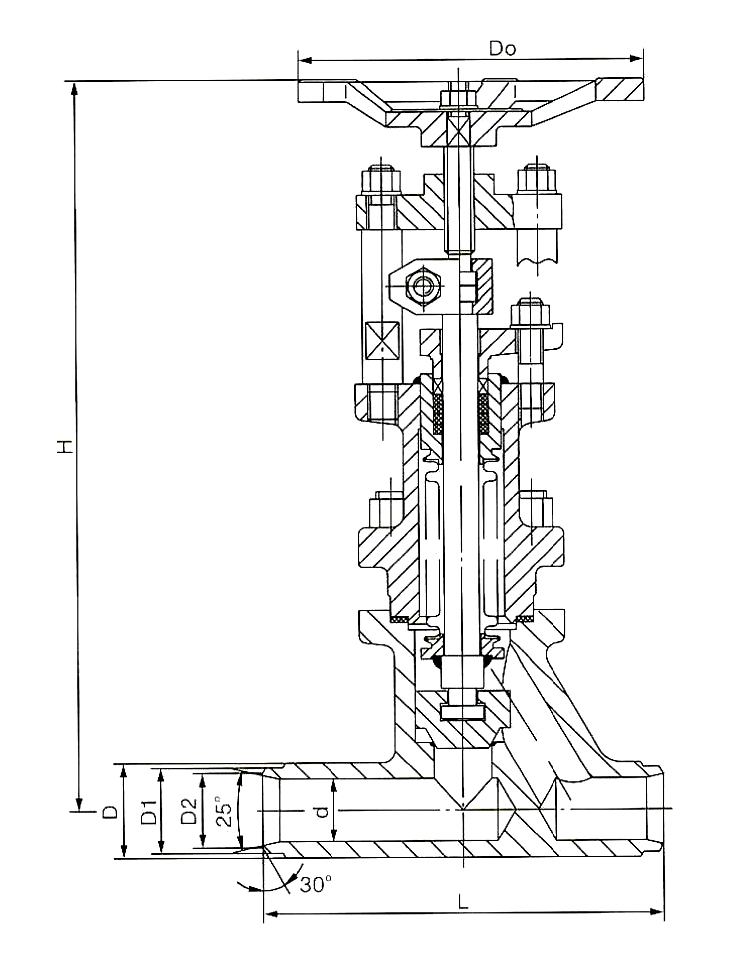

结构示意图Structural diagram

应用规范Application specification

1.设计制造按：JB/T11150、GB/T12235、DIN3239 和DIN3230

2.结构长度按DIN3202、BG/T 12221

3.对接焊端尺寸按 DIN3239、GB/T12224

4. 阀门的检验和试验按GB/T13927、JB/T9092 、API598、GB/T 26480

1.Design and manufacturing as per JB/T11150、GB/T12235、DIN3239 and DIN3230

2.Face-to-face dimension as per DIN3202、BG/T 12221

3.Butt welding end size as per DIN3239、GB/T12224

4.Valve inspection and testing as per GB/T13927、JB/T9092、API598、GB/T 26480

性能规范Performance specification

主要外形尺寸Main external dimension

DN	L	D	D1	D2	d	H	D0
15	130	32	22	17	15	306	148
20	150	32	28	22	20	306	148
25	160	38	34	28	25	310	148
32	190	60	43	37	32	420	196
40	200	60	49	43	40	420	196
50	230	70	61	54	50	432	196

对接焊连接波纹管截止阀 Butt welding connection bellows globe valve

Class150~1500(锻造)

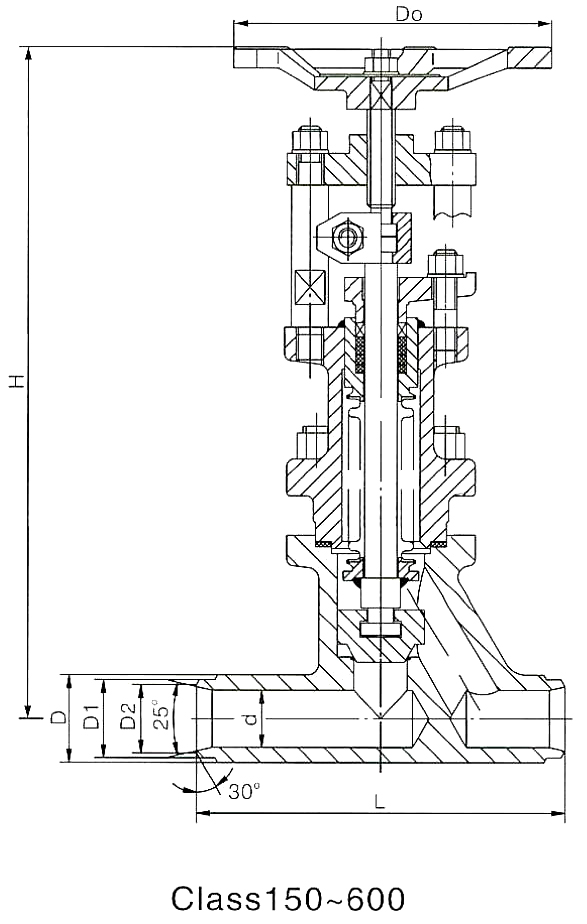

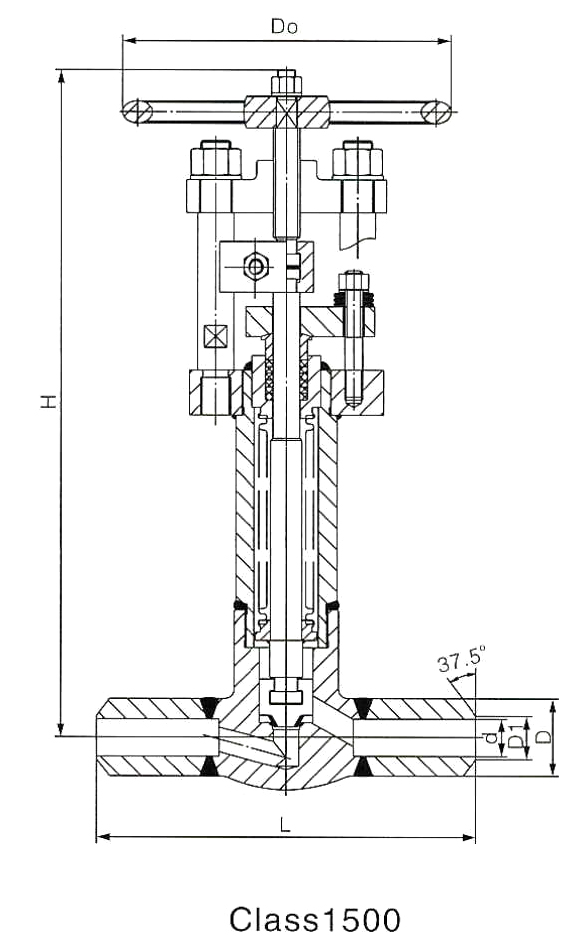

结构示意图Structural diagram

应用规范Application specification

1.设计制造按JB/T11150、BS5352、MSS-SP-117和ASME B 16.34

2.结构长度按ANSI B16.10

3.对接焊端尺寸按ASME B16.25

4.阀门的检验和试验按API 598

1.Design and manufacturing as per JB/T11150、BS 5352、 MSS-SP-117、ASME B16.34

2.Face-to-face dimension as per ANSI B16.10

3.Butt welding end size as per ASME B16.25

4.Valve inspection and testing as per API 598

性能规范Performance specification

主要外形尺寸Main external dimension

Class	NPS	L	D	D1	D2	d	H	D0
150Lb	1/2	108	32	22	17	15	306	148
	3/4	117	32	28	22	20	306	148
	1	127	38	34	28	25	310	148
	1 1/4	140	60	43	37	32	420	196
	1 1/2	165	60	49	43	40	420	196
	2	203	70	61	54	50	432	196
300Lb	1/2	152	32	22	17	15	306	148
	3/4	178	32	28	22	20	306	148
	1	203	38	34	28	25	310	148
	1 1/4	216	60	43	37	32	420	196
	1 1/2	229	60	49	43	40	420	196
	2	267	70	61	54	50	432	196
600Lb	1/2	165	32	22	17	15	306	148
	3/4	190	32	28	22	20	306	148
	1	216	38	34	28	25	310	148
	1 1/4	229	60	43	37	32	420	196
	1 1/2	241	60	49	43	40	420	196
	2	292	70	61	54	50	432	196
1500Lb	1/2	216	40	15	一	12	442	220
	3/4	229	44	19	一	16	442	220
	1	254	50	24	一	29	448	220
	1 1/4	279	60	32	一	29	680	320
	1 1/2	305	60	37	一	34	680	320
	2	368	70	46	一	43	688	320

对接焊连接波纹管截止阀 Butt welding connection bellows globe valve

PN1.6~4.0MPa (铸造)

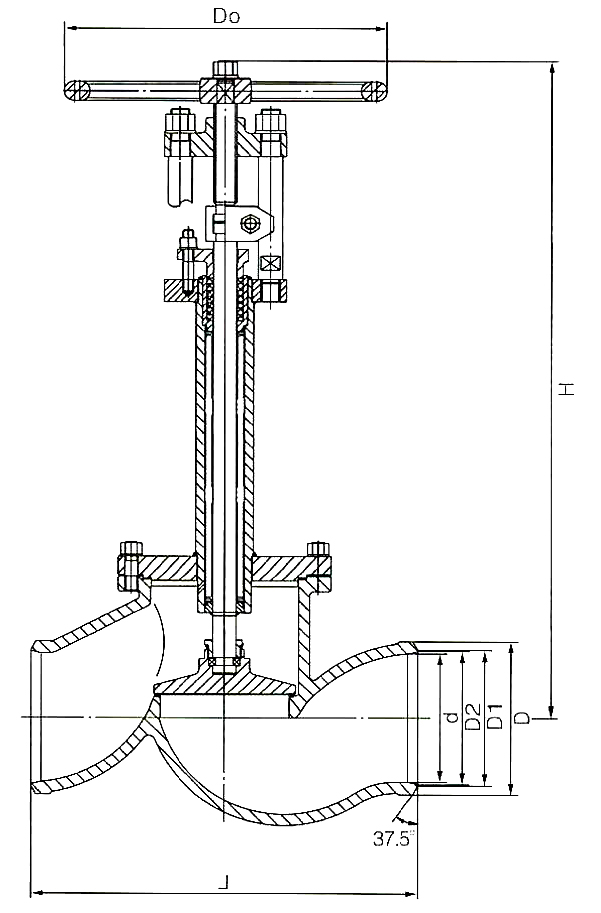

结构示意图Structural diagram

应用规范Application specification

1.设计制造按JB/T11150、GB/T12235 和DIN3230

2.结构长度按 DIN3202

3.对接焊端尺寸按 DIN3239 和 GB/T12224

4.阀门的检验和试验按GB/T13927、JB/T9092

1.Design and manufacturing as per JB/T11150、GB/T12235、 DIN3230

2.Face-to-face dimension as per DIN3202

3.Butt welding end size as per DIN3239、GB/T12224

4.Valve inspection and testing as per GB/T13927、JB/T9092

性能规范Performance specification

主要外形尺寸Main external dimension

DN	L	D	D1	D2	d	H	D0
65	290	92	72	67	65	495	220
80	310	106	84	80	78	548	250
100	350	122	107	104	100	626	320
125	400	157	135	130	125	710	320
150	480	184	163	157	150	855	400
200	600	238	211	206	200	1016	500
250	730	296	262	260	300	1240	600
300	711	345	310	306	330	1287	600
350	838	378	344	340	332	1416	600
400	864	434	391	384	378	1548	850
450	978	491	436	432	425	1748	850
500	1016	542	488	484	478	1790	850

对接焊连接波纹管截止阀 Butt welding connection bellows globe valve

Class150~1500(铸造)

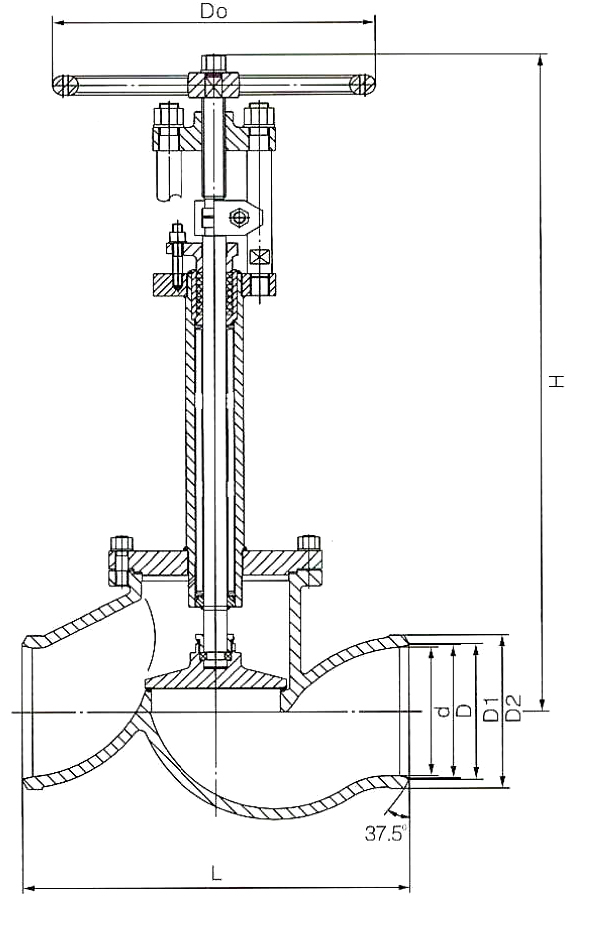

结构示意图Structural diagram

应用规范Application specification

1. 设计制造按JB/T11150、BS1873、MSS-SP-117和ASME B 16.34

2.结构长度按ANSI B16.10

3.对接焊端尺寸按ASME B16.25

4.阀门的检验和试验按API598

1.Design and manufacturing as per JB/T11150、BS1873、MSS-SP-117 and ASME B16.34

2.Face-to-face dimension as per ANSI B16.10

3.Butt welding end size as per ASME B 16.25

4.Valve inspection and testing as per API598

性能规范Performance specification

主要外形尺寸Main external dimension

Class	NPS	L	D	D1	D2	d	H	D0
150Lb	2 1/2	216	92	72	67	65	495	220
	3	241	106	84	80	78	548	250
	4	292	122	107	104	100	626	320
	5	356	157	135	130	125	710	320
	6	406	184	163	157	150	855	400
	8	495	238	211	206	200	1016	500
	10	622	296	262	260	300	1240	600
	12	698	345	310	306	330	1287	600
	14	787	378	344	340	332	1416	600
	16	914	434	391	384	408	1548	850
	18	978	491	436	432	425	1748	850
	20	978	542	488	484	478	1790	850
300Lb	2 1/2	292	92	72	67	65	495	220
	3	318	106	84	80	78	548	250
	4	356	122	107	104	100	626	320
	5	400	157	135	130	125	710	320
	6	444	184	163	157	150	855	400
	8	559	238	211	206	200	1016	500
	10	620	296	262	260	300	1240	600
	12	711	345	310	306	330	1287	600
	14	838	378	344	340	332	1416	600
	16	864	434	391	384	308	1548	850
	18	978	491	436	432	425	1748	850
	20	1016	542	488	484	487	1820	850
600LB	2 1/2	330	92	72	67	65	495	220
	3	356	106	84	80	78	548	250
	4	432	122	107	104	100	626	320
	5	508	157	135	130	125	710	320
	6	559	184	163	157	150	855	400
	8	660	238	211	206	200	1016	500
	10	787	296	262	260	300	1240	600
	12	838	345	310	306	330	1287	600
	14	889	378	344	340	332	1416	600
	16	991	434	391	384	308	1548	850
	18	1020	491	433	429	425	1859	850
1500LB	2 1/2	419	100	58	54	52	820	400
	3	470	120	72	67	65	1092	500
	4	546	140	92	87	85	1305	500
