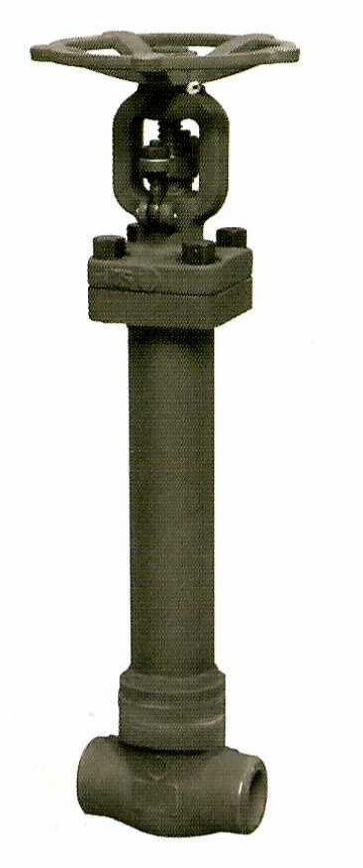

承插焊连接波纹管闸阀

桥发机械制造有限公司作为行业领先的蒸汽系统解决方案专家，致力于为客户提供卓越的承插焊连接波纹管闸阀产品及专业服务。我们拥有成熟的生产工艺和完善的技术支持体系，可根据客户实际工况需求，提供精准的产品选型建议和定制化解决方案。
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。

详情介绍

承插焊连接波纹管闸阀 PN2.5~4.0MPa

Socket welding connection bellows gate valve

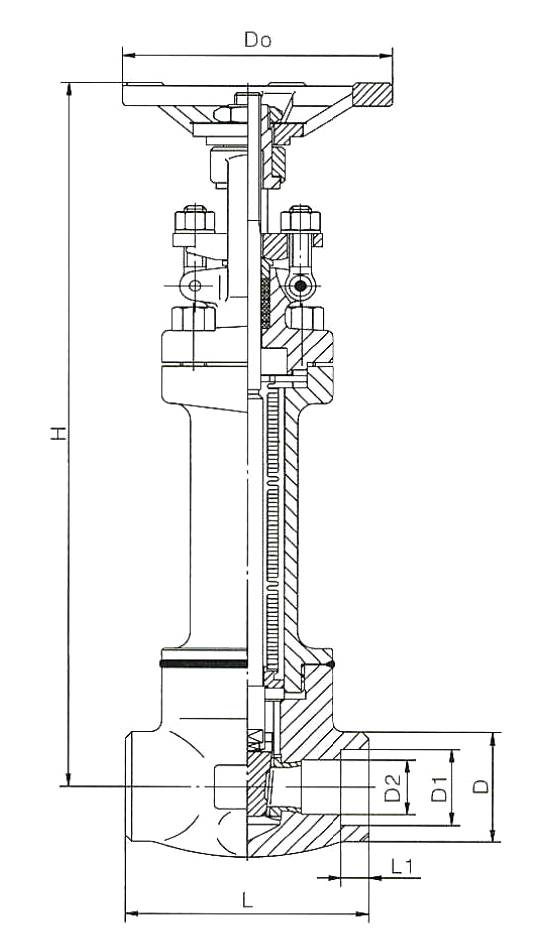

结构示意图Structural diagram

应用规范Application specification

1.设计制造按JB/T11150、GB/T5352、MSS-SP-117 和ASME B 16.34

2.承插焊端尺寸ANSI B 16.11

3. 阀门的检验和试验按API598

4.结构特征：BB、OS&Y或WB、OS&Y

1.Design and manufacturing as per JB/T11150、GB/T5352、 MSS-SP-117 and ASME B 16.34

2.Socket welding end size ANSI B16.11

3.Valve inspection and testing as per API598

4.Structural features:BB、OS&Y or WB、OS&Y

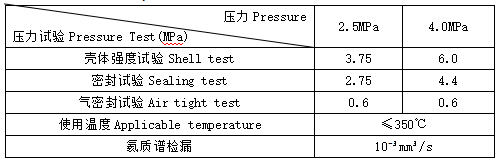

性能规范Performance specification

主要外形尺寸Main external dimension

DN	L	D	D1	D2	d	H	D0
15	130	32	22	15	15	306	148
20	150	32	28	22	20	306	148
25	160	38	34	28	25	310	148
32	180	60	43	37	32	420	148
40	200	60	49	43	40	420	196
50	230	70	61	54	50	432	196

承插焊连接波纹管闸阀 Class150,300,800

Socket welding connection bellows gate valve

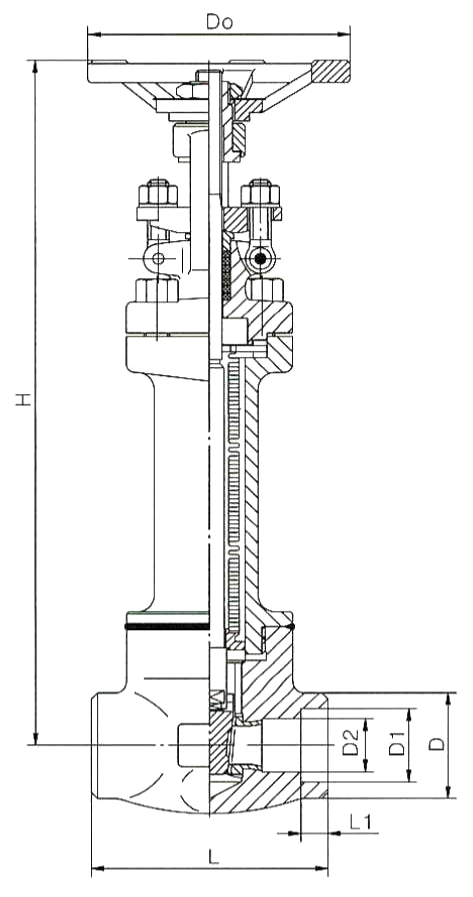

结构示意图Structural diagram

应用规范Application specification

1.设计制造按JB/T11150、BS1414、MSS-SP-117和ASME B16.34

2.承插焊端尺寸ANSI B 16.11

3.阀门的检验和试验按API598

4.结构特征：BB, OS&Y或WB、OS&Y

1.Design and manufacturing as per JB/T11150、BS1414、MSS-SP-117 and ASME B 16.34

2.Socket welding end size ANSI B 16.11

3.Valve inspection and testing as per API598

4.Structural features:BB,OS&Y or WB、OS&Y

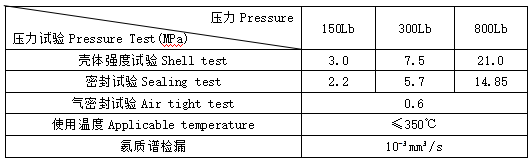

性能规范Performance specification

主要外形尺寸Main external dimension

规格Size		压力(Lb) Pressure	L	D	D1	L	H	D0
NPS	DN	压力(Lb) Pressure	L	D	D1	L	H	D0
¹/₂	15	800	79	35	22.2	9.6	345	130
³/₄	20	800	92	50	27.7	11	402	130
1	25	800	111	52	34.5	12	489	180
¹/₂	40	800	120	76	49	15	661	200
2	50	800	140	76	61	16	758	200

主要外形尺寸Main external dimension

规格Size		压力(Lb) Pressure	L	S	T(in)	H		DO
NPS	DN					150Lb	300Lb
³/₈	10	150	79	17.8	3/8	312	325	96
		300	79
¹/₂	15	150	79	21.8	1/2	364	385	96
		300	79
³/₄	20	150	92	27.1	3/4	385	452	96
		300	92
1	25	150	111	33.8	1	445	476	130
		300	111
1 ¹/₄	32	150	120	42.6	1 1/4	524	538	180
		300	120
1 ¹/₂	40	150	120	48.7	1 1/2	622	640	180
		300	120
2	50	150	140	61.1	2	706	722	200
		300	140
