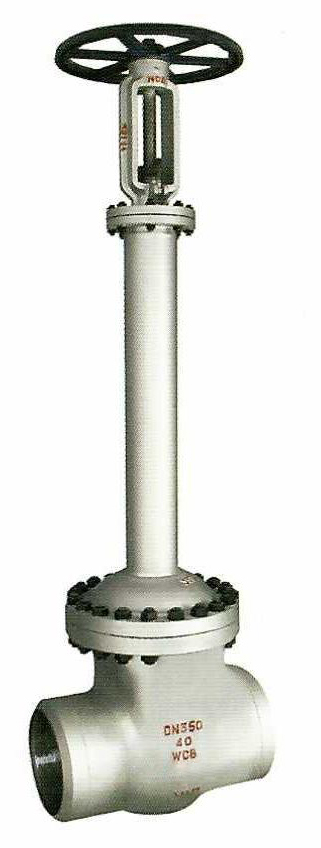

对接焊连接波纹管闸阀

桥发机械制造有限公司作为行业领先的蒸汽系统解决方案专家，致力于为客户提供卓越的对接焊连接波纹管闸阀产品及专业服务。我们拥有成熟的生产工艺和完善的技术支持体系，可根据客户实际工况需求，提供精准的产品选型建议和定制化解决方案。
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。

详情介绍

对接焊连接波纹管闸阀 Class150~1500

Butt welding connection bellows gate valve

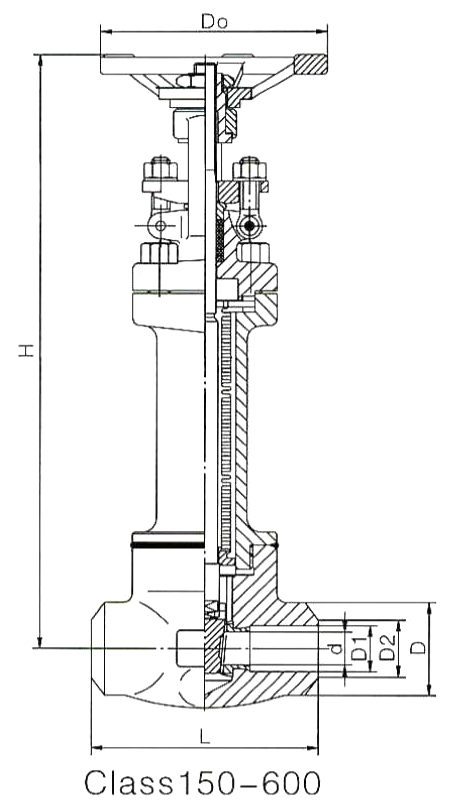

结构示意图Structural diagram

应用规范Application specification

1.设计制造按JB/T11150、BS1414、MSS-SP-117和ASME B 16.34

2.结构长度按ANSI B 16.10

3.对接焊端尺寸按ASME B16.25

4.阀门的检验和试验按API598

5.结构特征：BB 、OS&Y或WB、OS&Y

1.Design and manufacturing as per JB/T11150、BS1414、MSS-SP-117 and ASME B 16.34

2.Face-to-face dimension as per ANSI B16.10

3.Butt welding end size as per ASME B 16.25

4.Valve inspection and testing as per API 598

5.Structural features:BB 、OS&Y or WB 、OS&Y

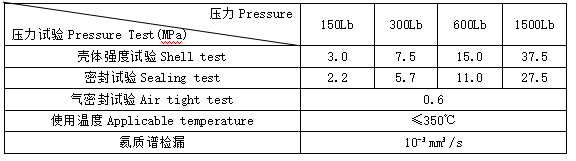

性能规范Performance specification

主要外形尺寸Main external dimension

Class	NPS	L	D	D1	D2	d	H	D0
150Lb	¹/₂	108	32	20	17	15	364	148
	³/₄	117	32	26	22	20	385	148
	1	127	38	32	28	25	445	148
	1 ¹/₄	140	60	41	37	30	524	196
	1 ¹/₂	165	60	47	43	40	622	196
	2	178	70	58	54	50	706	196
300Lb	¹/₂	140	32	20	17	15	385	148
	³/₄	152	32	26	22	20	452	148
	1	165	38	32	28	25	476	148
	1 ¹/₄	178	60	41	37	32	538	196
	1 ¹/₂	190	60	47	43	40	640	196
	2	216	70	58	54	50	722	196
600Lb	¹/₂	165	32	20	17	15	345	148
	³/₄	190	32	26	22	20	402	148
	1	216	38	32	28	25	489	148
	1 ¹/₄	229	60	41	37	32	554	196
	1 ¹/₂	241	60	47	43	40	661	196
	2	292	70	58	54	50	745	196
1500Lb	¹/₂	216	40	15	-	12	485	220
	³/₄	229	44	19	-	16	490	220
	1	254	50	24	-	21	504	220
	1 ¹/₄	279	60	32	-	29	815	320
	1 ¹/₂	305	60	37	-	34	837	320
	2	368	70	40	-	43	862	320

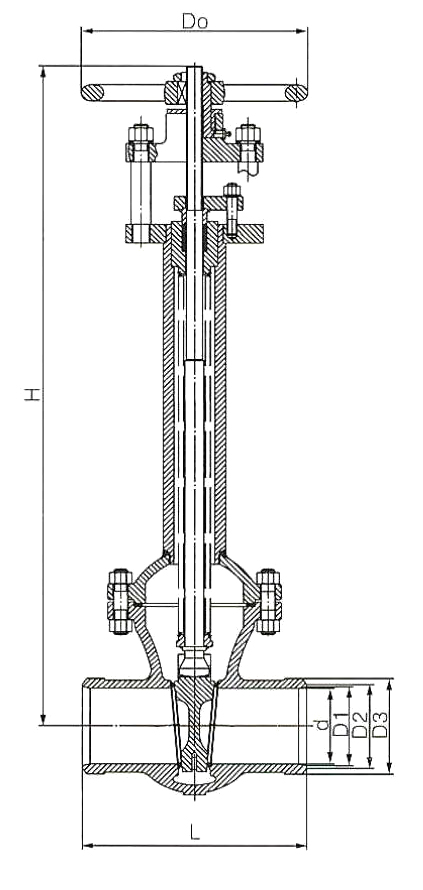

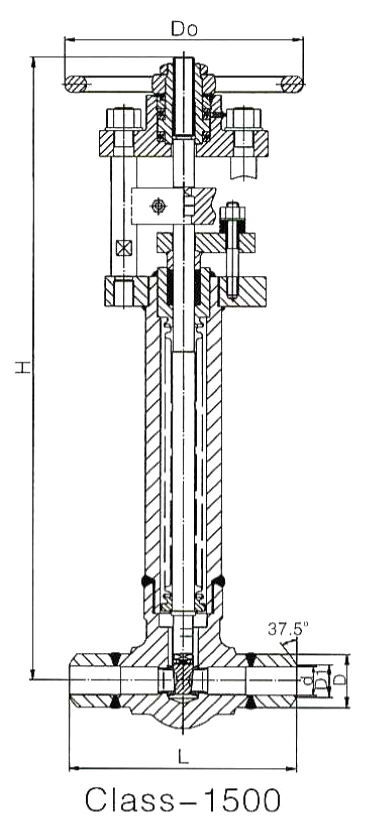

结构示意图Structural diagram

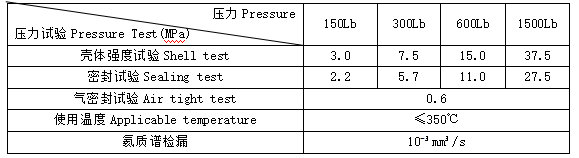

性能规范Performance specification

主要外形尺寸Main external dimension

Class	NPS	L	D3	D2	D1	d	H	D0
150Lb	2 ¹/₂	241	92	72	67	65	802	220
	3	282	106	84	80	78	804	250
	4	305	122	107	104	100	922	320
	5	381	157	135	130	125	1168	320
	6	403	184	163	159	150	1342	400
	8	419	238	211	207	200	1896	450
	10	457	296	262	258	300	2190	450
	12	502	345	310	306	330	2406	600
	14	572	378	344	340	332	3005	600
	16	610	434	391	384	308	3335	850
	20	711	544	486	482	478	3607	850
300Lb	2 ¹/₂	241	92	72	67	65	848	220
	3	282	106	84	80	78	873	250
	4	305	122	107	104	100	1013	320
	5	381	157	135	130	125	1235	320
	6	403	184	163	159	150	1486	400
	8	419	238	211	207	200	1908	450
	10	457	296	262	258	300	2251	450
	12	502	345	310	306	330	2514	600
	14	762	378	344	340	332	3005	600
	16	838	434	391	384	308	3335	850
	20	991	544	486	482	478	3778	850
600Lb	2 ¹/₂	330	92	72	67	65	924	220
	3	356	106	84	80	78	984	250
	4	432	122	107	104	100	1010	320
	5	508	157	135	130	125	1324	320
	6	59	184	163	159	150	1511	400
	8	660	238	211	207	200	2016	450
	10	787	296	262	258	300	2246	450
	12	838	345	310	306	330	2608	600
	14	889	378	344	340	332	3156	600
	16	991	434	391	384	308	3450	850
	20	1194	550	486	482	478	4050	850
1500Lb	2 ¹/₂	419	100	58	54	52	1085	400
	3	470	120	72	67	65	1382	500
	4	546	140	92	87	85	1543	500
