国标浮动球阀 Q41/341/641/941

桥发机械制造有限公司作为行业领先的蒸汽系统解决方案专家，致力于为客户提供卓越的国标浮动球阀 Q41/341/641/941产品及专业服务。我们拥有成熟的生产工艺和完善的技术支持体系，可根据客户实际工况需求，提供精准的产品选型建议和定制化解决方案。
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。

详情介绍

结构特点Structure characteristics

浮动软密封不锈钢球阀用于PN16~PN63的各种管路上，用于截断或接通管路中的介质，选用不用的材质，可分别适用于水、蒸汽、油品、液化、天然气、煤气、醋酸、氧化性介质、尿素等多种介质。

a、在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。

b、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻、便于管道安装。



Soft floating seal stainless steel ball valve used for PN16⁓PN63 various piping,used to truncate or on line in the medium,choose no material,can be respectively suitable for water,steam,oil,liquefied petroleum gas,natural gas,coal gas,acetic acid,oxidizing medium,urea,and other media.

A,in all kinds of valve,ball valve flow resistance of the smallest,full bore ball valve is opened,the sphere channels,the body and connected to equal diameter and diameter,flow medium can be almost no losses.

B,ball valve can be rotated 90°seated fully open,opening and closing fast.Compared with the same specifications of the gate valve,globe valve,ball valve, small volume,light weight,easy to pipeline installation.



标准与规范Standards and norms

设计标准
Design standard

结构长度
Face to Face

法兰连接尺寸
Flange End

试验与检验
Test&Check

压力-温度
Pressure-Temp.

GB/T12237 API6D

GB/T12221

JB/T79 HG20592

JB/T 9092 GB/T13927

GB/T12224 ASME B16.34



性能参数performance parameters

序号NO.

项目名称Project name

项目名称Project name

PN16

PN25

PN40

PN64

1

公称压力(MPa)

1.6

2.5

4.0

6.4

2

壳体强度试验压力(MPa)
Shell strength test pressure

常温下公称压力的1.5倍
1.5 Times the nominal pressure at room temperature

3

高压密封试验压力(MPa)
High pressure seal test pressure

常温下公称压力的1.1倍
1.1 Times the nominal pressure at room temperature

4

常温下工作压力(MPa)
Operating pressure at room temperature

≤1.6

≤2.5

≤4.0

≤6.4



主要零件材料 Materials for Main Parts

名称Name

材料Material

阀体/阀盖Body/Bonnet

CF8

CF3

CF8M

CF3M

WCB

LCB

WC6

WC9

C5

球体Ball

CF8

CF3

CF8M

CF3M

WCB Hcr

CF8

CF8

CF8

CF8

阀杆Stem

F304

F304L

F316

F316L

2CR13

F304

F304

F304

F304

阀座Seat

PTFE/PPL/304

填料/垫片Packing/Gasket

PTFF

石墨Graphite

螺栓Bolt

不锈钢Stainless Steel

35CrMoA

螺母Nut

不锈钢Stainless Steel

45、35CrMoA

手柄Handle

铸钢Cast Steel



国标浮动球阀 Gb floating ball valve

Q41/641/941F-16C/P/R/RL

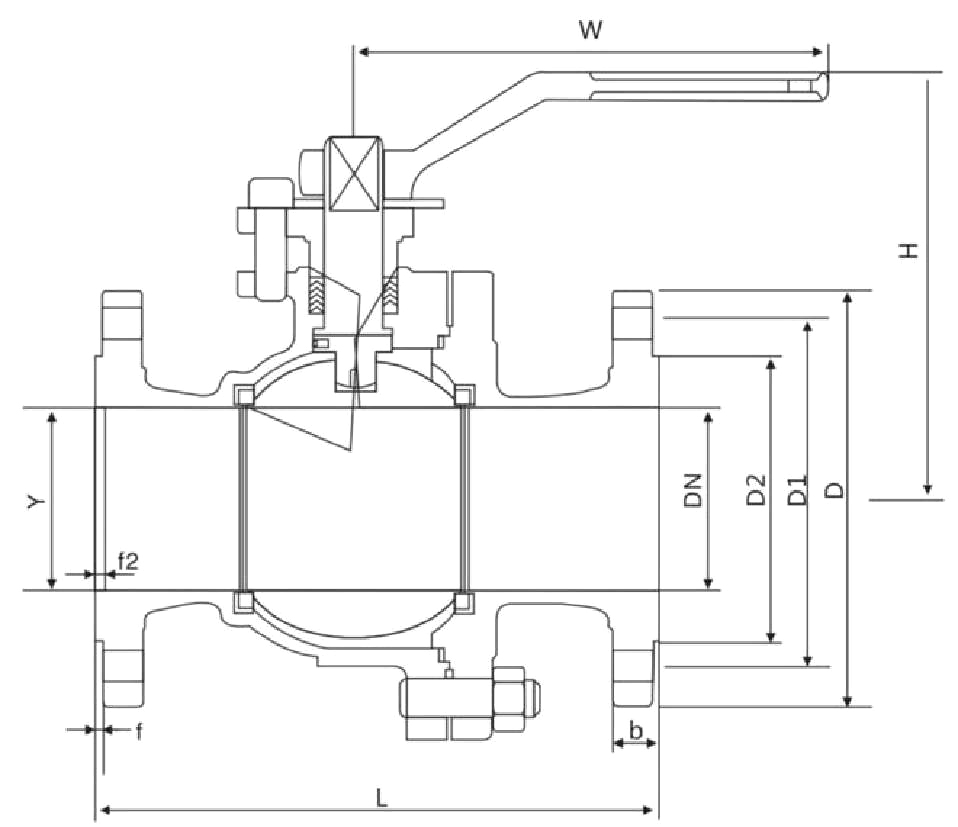

主要外形和连接尺寸Main external and connection dimension                   单位Unit:mm

公称通径
DN

主要外形和连接尺寸Main external and connection dimensions

WT(kg)

L

D

D1

D2

b

f

Z-φd

H

W

Q41F-16C  Q41F-16P  Q641F-16C  Q641F-16P  Q9B41F-16C Q9B41F-16P

15

130

95

65

45

14

2

4-Φ14

78

140

3

20

140

105

75

55

14

2

4-φ14

84

160

4

25

150

115

85

65

14

2

4-φ14

95

180

5

32

165

135

100

78

17

2

4-φ18

150

250

9

40

180

145

110

85

17

2

4-φ18

150

300

11

50

200

160

125

100

18

2

4-φ18

170

350

15

65

220

180

145

120

19

2

4-φ18

195

350

19

80

250

195

160

135

20

2

8-Φ18

215

400

27

100

280

215

180

155

21

2

8-φ18

250

500

38

125

320

245

210

185

22

3

8-φ18

265

600

58

150

360

280

240

210

24

3

8-φ23

270

800

81

200

400

335

295

265

26

3

12-φ23

330

800

95

250

533

405

355

320

28

3

12-φ25

450

1300

140



国标浮动球阀 Gb floating ball valve

Q41/341/641/941P-25~64/                             JB/T 79.2-1994   JB/T 79.1-1994

主要外形和连接尺寸Main external and connection dimension                      单位Unit:mm

公称通径DN

主要外形和连接尺寸Main external and connectiong dimensions

WT(kg)

L

D

D1

D2

b

Y

f2

Z-Φd

H

W

Q41F-25  Q41F-25P  Q641F-25   Q641F-25P   Q9B41F-25  Q9B41F-25P

15

130

95

65

45

16

-

-

4-Φ14

103

100

3

20

140

105

75

55

16

-

-

4-Φ14

112

160

4

25

150

115

85

65

16

-

-

4-φ14

123

160

6

32

165

135

100

78

18

-

-

4-Φ18

150

250

10

40

180

145

110

85

18

-

-

4-Φ18

156

250

14

50

200

160

125

100

20

-

-

4-Φ18

172

350

20

65

220

180

145

120

22

-

-

8-φ18

197

350

25

80

250

195

160

135

22

-

-

8-φ18

222

450

30

100

280

230

190

160

24

-

-

8-φ23

253

450

40

125

320

270

220

188

28

-

-

8-φ25

275

600

65

150

360

300

250

218

30

-

-

8-Φ25

286

800

85

200

400

360

310

278

34

-

-

12-Φ25

340

1200

100

250

533

425

370

332

36

-

-

12-Φ30

470

1400

165

Q41F-40 Q41F-40P  Q341F-40 Q341F-40P  Q641F-40  Q641F-40P  Q9B41F-40 Q9B41F-40P

15

130

95

65

45

16

40

4

4-φ14

103

100

3

20

140

105

75

55

16

51

4

4-Φ14

112

160

4

25

150

115

85

65

16

58

4

4-φ14

123

160

6

32

180

135

100

78

18

66

4

4-φ18

150

250

10

40

200

145

110

85

18

76

4

4-φ18

156

250

14

50

220

160

125

100

20

88

4

4-φ18

172

350

20

65

250

180

145

120

22

110

4

8-φ18

197

350

25

80

280

195

160

135

22

121

4

8-φ18

222

450

30

100

320

230

190

160

24

150

4.5

8-φ23

253

450

40

125

400

270

220

188

28

176

4.5

8-φ25

275

600

65

150

400

300

250

218

30

204

4.5

8-φ25

286

800

85

200

550

375

320

282

38

260

4.5

12-Φ30

340

1200

100

250

568

445

385

345

42

313

4.5

12-Φ34

470

1400

165

Q41F-63 Q41F-63P  Q341F-63  Q341F-63P  Q641F-63 Q641F-63P  Q9B41F-63  Q9B41F-63P

15

140

105

75

55

18

40

4

4-φ14

105

130

3.1

20

155

125

90

68

20

51

4

4-Φ18

125

130

4.9

25

180

135

100

78

22

58

4

4-Φ18

135

160

7.2

32

200

150

110

82

24

66

4

4-Φ23

150

160

8.7

40

220

165

125

95

24

76

4

4-Φ23

165

230

12.1

50

250

175

135

105

26

88

4

4-φ23

175

230

16.7

65

280

200

160

130

28

110

4

8-φ23

200

400

28.2

80

320

210

170

140

30

121

4

8-Φ23

210

400

36

100

350

250

200

168

32

150

4.5

8-φ25

250

700

66

125

455

295

240

202

36

176

4.5

8-φ30

295

1100

98

150

495

340

280

240

38

204

4.5

8-φ34

340

1500

142
