全焊接球阀 QW(3)4(6)1(7)F

桥发机械制造有限公司作为行业领先的蒸汽系统解决方案专家，致力于为客户提供卓越的全焊接球阀 QW(3)4(6)1(7)F产品及专业服务。我们拥有成熟的生产工艺和完善的技术支持体系，可根据客户实际工况需求，提供精准的产品选型建议和定制化解决方案。
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。

详情介绍

全焊接球阀 Fully welded ball valve

结构

阀门是由全焊的阀体和碳增强特氟隆密封垫组成，可以在频繁操作，有杂质及化学物质的情况下长寿命运行。研磨精细的不锈钢球体可以保证多年开闭自如，运行可靠。

采用浮球结构，斜面弹性垫圈保证密封圈紧压在球体之上，即使在压力不稳定的情况下，阀门可以保证严密。

阀杆的防泄漏结构适用两个“O”型圈，使阀杆转动自如且密封严密。

Structure

The valve is composed of a valve body welded and carbon reinforced Teflon gasket,in frequent operation,impurities and chemical substances under the condition of long service life.Grinding fine stainless steel ball can guarantee for many years to open and close,reliable operation.

Adopt floating ball structure,inclined plane elastic washer to ensure that the sealing ring is pressed on the ball,even in the case of unstable pressure,the valve can ensure tight.

The valve stem leakage structure using two"O"-shaped ring,so that the valve stem rotation and sealing.

特性

不需要维护，调整及润滑，易于安装，在低运行费用下长期可靠运行。阀杆可以加长、易于保温。

操作手柄可以拆下，换向安装。

阀体不含沉重且不可靠的铸件。

安装调节机构，非常简便。

Characteristic

Do not need to maintain,adjust and lubrication,easy to install in the ovw operating cost of long-term reliable operation.

Valve stem can be lengthened,easy to heat insulation.

The operating handel can be removed and the reverse is installed.

The body does not contain heavy and unreliable castings.

Install regulator,very simple.

主要零件材料Main components material

序号No.	零件名称Part name	材料Material Science
1	阀体Body	碳钢Carbon steel	ST37.8
2	阀杆室Stem chamber	碳钢Carbon steel	Fe52DP
3	球体Ball	不锈钢Stainless steel	AISI304
4	阀杆Stem	不锈钢Stainless steel	AISI303
5	密封圈Seal ring	特氟隆Teflon	PTFE
6	斜面垫圈Bevel washer	弹簧钢Spring steel
7	支撑Support	不锈钢Stainless steel
8	螺丝Screw	钢Steel
9	O形密封圈O-sealing ring	合成橡胶Synthetic rubber	FPM
10	垫圈Gasket	特氟隆Teflon	PTFE
11	止退垫圈Floor clip	铸钢Cast steel	AISI304
12	手柄Handle	镀锌钢Galvanized steel

QW(3)4(6)1(7)F-16-40C

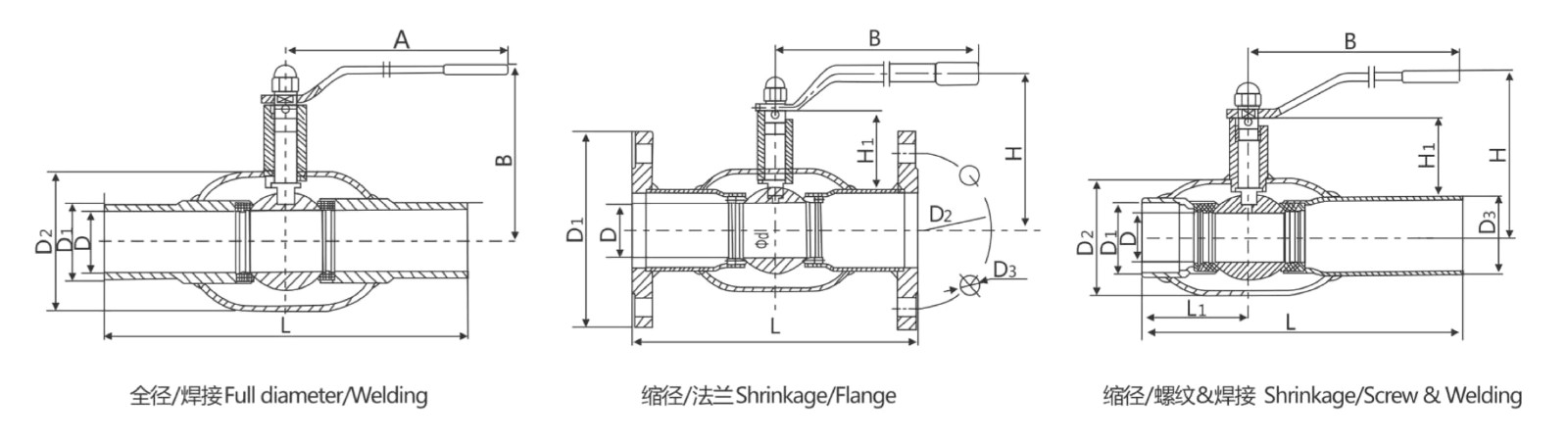

结构图Structure diagram

主要外形尺寸及连接尺寸Main external and connection dmension

DN	PN	L	D	D1	D2	H	B	C	H1
10	16 25 40	230	10	17.2	33.7	98	145		22
15		230	10	21.3	33.7	98	145		22
20		230	15	26.9	42.4	103	145		23
25		230	20	33.7	48.3	118	145		34
32		260	25	42.4	60.3	121	145		33
40		260	32	48.3	76.1	120	190		43
50		300	40	60.3	88.9	127	190		44
65		300	50	76.1	114.3	170	280		71
80		300	65	88.9	139.7	185	280		77
100	16 25	325	80	114.3	168.3	210	280		102
125		325	100	139.7	177.8	253	400		101
150		350	125	168.3	219.1	273	600		107
200		400	150	219.1	273	315	900		123
250		530	200	273	355.6	398	1200		122
300		550	250	323.9	457	465	280	193	155
350		650	300	355.6	508	530	325	150	187
400		760	350	406.4	610	530	466	175	221
500		914	400	508	680	630	466	175	211
600		1067	500	610	830	762	466	175	259
700		1346	590	711	982	830	507
800		1524	690	813	1086	910	624
900		1727	790	914	1245	1025	844
1000		1750	890	1016	1394	1165	881
1200		2050	1190	1219	1576	1289	1092

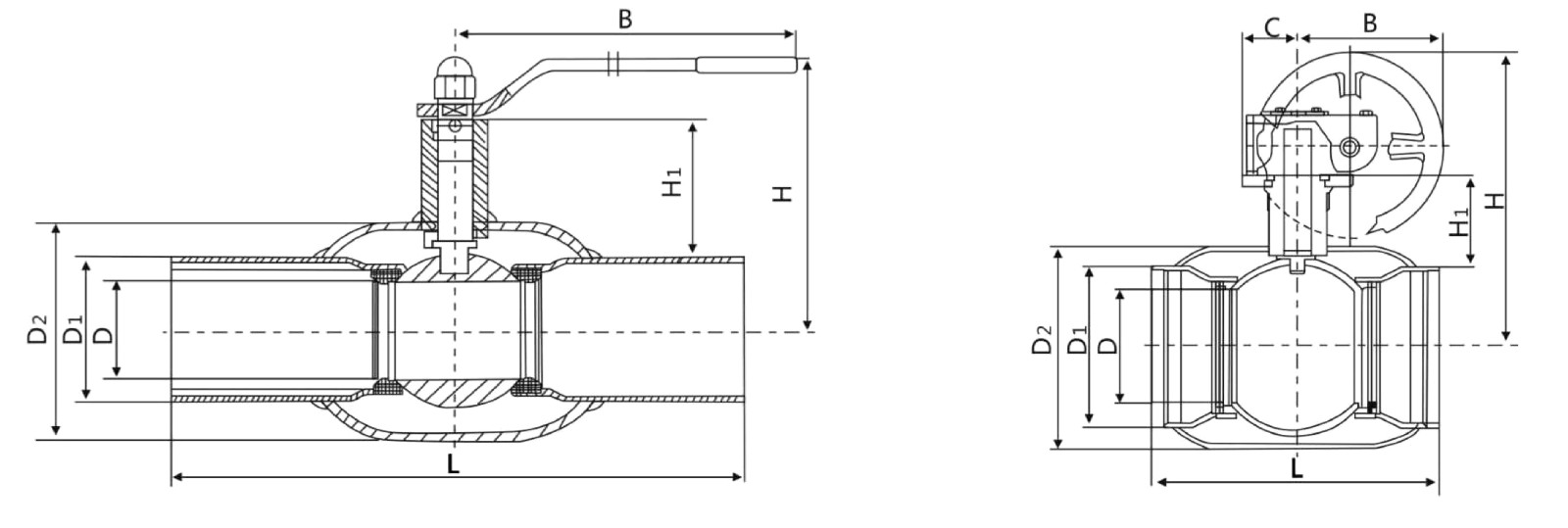

结构图Structure diagram

全径/焊接Full diameter /Welding

DN	PN	L	D	D1	D2	A	H	B	H1
10	16 25 40	210	15	21.7	42.7	129	103	64	22
15		230	20	27.2	48	159	118	76	23
20		260	25	34	60	159	121	85	34
25		260	32	42.7	76	230	120	95	33
32		300	40	48.6	89	230	127	100	43
40		300	50	60.5	114	300	170	159	44
50		300	65	76.3	140	300	185	170	71
65	16 25	300	80	89.1	165	400	210	192	77
80		325	100	114.3	216	400	253	208	102
100		350	125	139.8	219	450	273	241	101
125		490	150	165.2	355	450	300	280	107
150		580	200	216.3	356	252	325	500	123
200		550	250	267.4	457	236	345	500	122
250		630	300	318.5	508	331	465	600	155
300		762	337	355.6	559	331	530	600	187
400		840	387	406.4	660	360	550	700	221
500		990	490	508	830	413	630	800	211
600		1140	590	610	982	506	830
700		1346	690	711	1086	605	910
800		1524	790	813	1245	659	1025
900		1727	890	914	1433	881	1165
1000		1950	980	1016	1576	1092	1170
1200		2250	1180	1219	1939	1092	1180
