保温截止阀 BJ45H/Y-15-40C/P/R
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。
详情介绍
保温截止阀INSULATON GLOBE VALVE
BJ45H/Y-15-40C/P/R
产品概述Product overview
保温截止阀，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开 闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维 修方便，不仅适用于中低压，而且适用于高压。它的闭合原理是，依靠阀 杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
保温截止阀阀只许介质单向流动，安装时有方向性。它的结构长度大于 闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
保温截止阀分为三类：直通式、直角式及直流式斜截止阀。
产品优点Product advantages
1、 结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间摩擦力小，寿命较长。
产品缺点Product defect
1、 流体阻力大，开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。

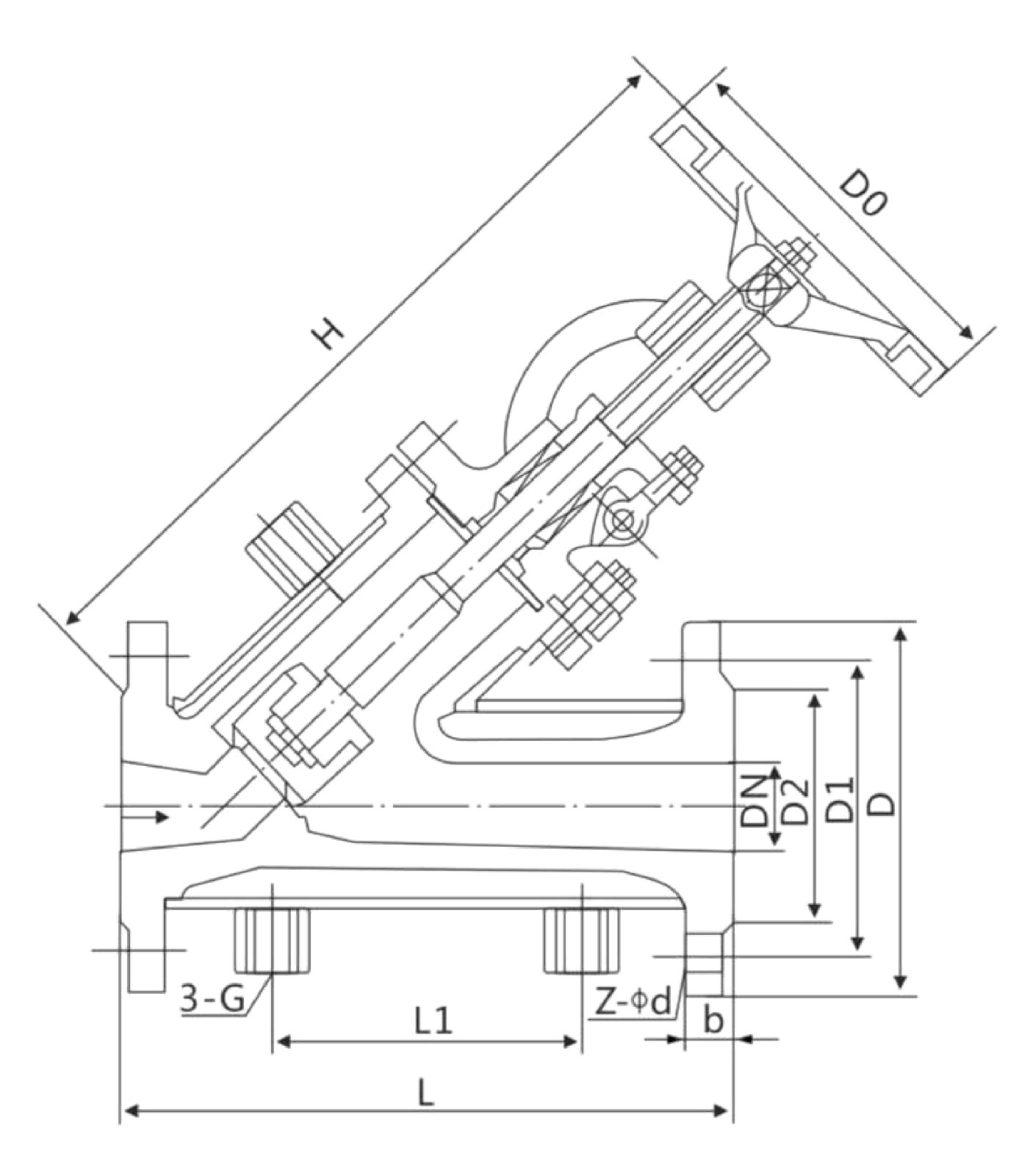

主要外形和连接尺寸Main external and connection dimension 单位Unit:mm
公称通径 | PN2.5/4.0MPa | G | H | D0 | WT(kg) | ||||||
DN | L | L1 | D | D1 | D2 | b | Z-Φd | ||||
BJ45H-25 BJ45HY-25P BJ45Y-25R BJ45Y-25R3 | |||||||||||
15 | 130 | 50 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 1/2" | 210 | 120 | 15 |
20 | 150 | 60 | 105 | 75 | 55 | 16-2 | 4-φ14 | 1/2" | 240 | 140 | 21 |
25 | 160 | 70 | 115 | 85 | 65 | 16-2 | 4-φ14 | 1/2" | 250 | 160 | 25 |
32 | 180 | 80 | 135 | 100 | 78 | 18-2 | 4-φ18 | 1/2" | 270 | 160 | 30 |
40 | 200 | 100 | 145 | 110 | 85 | 18-3 | 4-φ18 | 1/2" | 310 | 160 | 36 |
50 | 230 | 110 | 160 | 125 | 100 | 20-3 | 4-φ18 | 3/4" | 330 | 240 | 40 |
65 | 290 | 130 | 180 | 145 | 120 | 22-3 | 8-φ18 | 3/4" | 360 | 240 | 54 |
80 | 310 | 150 | 195 | 160 | 135 | 22-3 | 8-φ18 | 3/4" | 400 | 280 | 70 |
100 | 350 | 200 | 230 | 190 | 160 | 24-3 | 8-φ23 | 1" | 480 | 320 | 100 |
125 | 400 | 210 | 270 | 220 | 188 | 28-3 | 8-φ25 | 1" | 550 | 360 | 130 |
150 | 480 | 240 | 300 | 250 | 218 | 30-3 | 8-φ25 | 1" | 620 | 300 | 170 |
200 | 600 | 300 | 360 | 310 | 278 | 34-3 | 12-φ25 | 1" | 750 | 400 | 250 |
BJ45H-40 BJ45HY-40P BJ45Y-40R BJ45Y-40R3 | |||||||||||
15 | 130 | 50 | 95 | 65 | 45 | 16-2 | 4-φ14 | 1/2" | 210 | 120 | 18 |
20 | 150 | 60 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 1/2" | 240 | 140 | 21 |
25 | 160 | 70 | 115 | 85 | 65 | 16-2 | 4-φ14 | 1/2" | 250 | 160 | 25 |
32 | 180 | 80 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 1/2" | 270 | 160 | 33 |
40 | 200 | 100 | 145 | 110 | 85 | 18-3 | 4-φ18 | 1/2" | 310 | 160 | 41 |
50 | 230 | 110 | 160 | 125 | 100 | 20-3 | 4-φ18 | 3/4" | 330 | 240 | 45 |
65 | 290 | 130 | 180 | 145 | 120 | 22-3 | 8-φ18 | 3/4" | 360 | 240 | 62 |
80 | 310 | 150 | 195 | 160 | 135 | 22-3 | 8-φ18 | 3/4" | 400 | 280 | 80 |
100 | 350 | 200 | 230 | 190 | 160 | 24-3 | 8-φ23 | 1" | 480 | 320 | 100 |
125 | 400 | 210 | 270 | 220 | 188 | 28-3 | 8-φ25 | 1" | 550 | 360 | 130 |
150 | 480 | 240 | 300 | 250 | 218 | 30-3 | 8-φ25 | 1" | 620 | 300 | 185 |
200 | 600 | 300 | 375 | 320 | 282 | 38-3 | 12-φ30 | 1" | 750 | 400 | 168 |
