不锈钢抗生素法兰截止阀 KJ41F-16-40/P/R
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。
详情介绍
不锈钢抗生素法兰截止阀 STAINLESS STEEL ANTBIOTICFLANGE GLOBE VALVE
KJ41F-16-40/P/R
产品用途Product use
抗生素截止阀主要应用于生物发酵、医药和啤酒发酵、氨基酸发酵、生 物农药发酵、生物肥料发酵、生物、生化、化学特药的物料、水、汽、 冷的控制等邻域，底部可以根据客户需要开设排泄孔，耐高温使用寿命 长，无死角达到零泄漏水平。
产品特点Product features
1、具有较强的杀菌、清毒功能，防止产品染菌。
2、密封垫采用耐高温聚四氟乙烯复合材料制成。
3、密封垫、阀体中道密封圈，阀杆填料全部采用优质聚回眸氟乙烯材料。寿命长、耐腐蚀，确保无内外漏。
4、流线型的流道，使得压力损失小。
5、密封垫可更换，拆卸更方便，维护费用低。
主要设计参数Main design parameters:
口径范围Scope:DN150≈DN300
压力范围Pressure range:PN16-PN40
温度范围Temperature range:-20≈200℃
传动方式Drive mode:手动Manual 、 电动Electric
阀体材质Body material:Cast steel铸钢、不锈钢Stainless steel
连接方式Connection: 法兰Flange
设计和制造标准Design and Manufacturing standards
设计与制造Design and Manufacturing:GB/T12235
法兰尺寸Flange size:JB/T 79.1~2
结构长度Structure length:GB/T12221
检验与试验Testing and Testing:JB/T 9092
产品主要性能规范Product main performance specifications
公称压力PN | 1.6MPa | ||
试验压力 | 强度试验Strength test | 2.4 | MPa |
密封试验Sealing test | 1.76 | ||
上密封试验Back seal test | 1.76 | ||
气密封试验Gas seal test | 0.6 | ||
最高工作温度Highest working temperature | 120 | ℃ | |
适用介质：酸、水、蒸汽、食品等Applicable medium:Acid,water,steam,food,etc. | |||

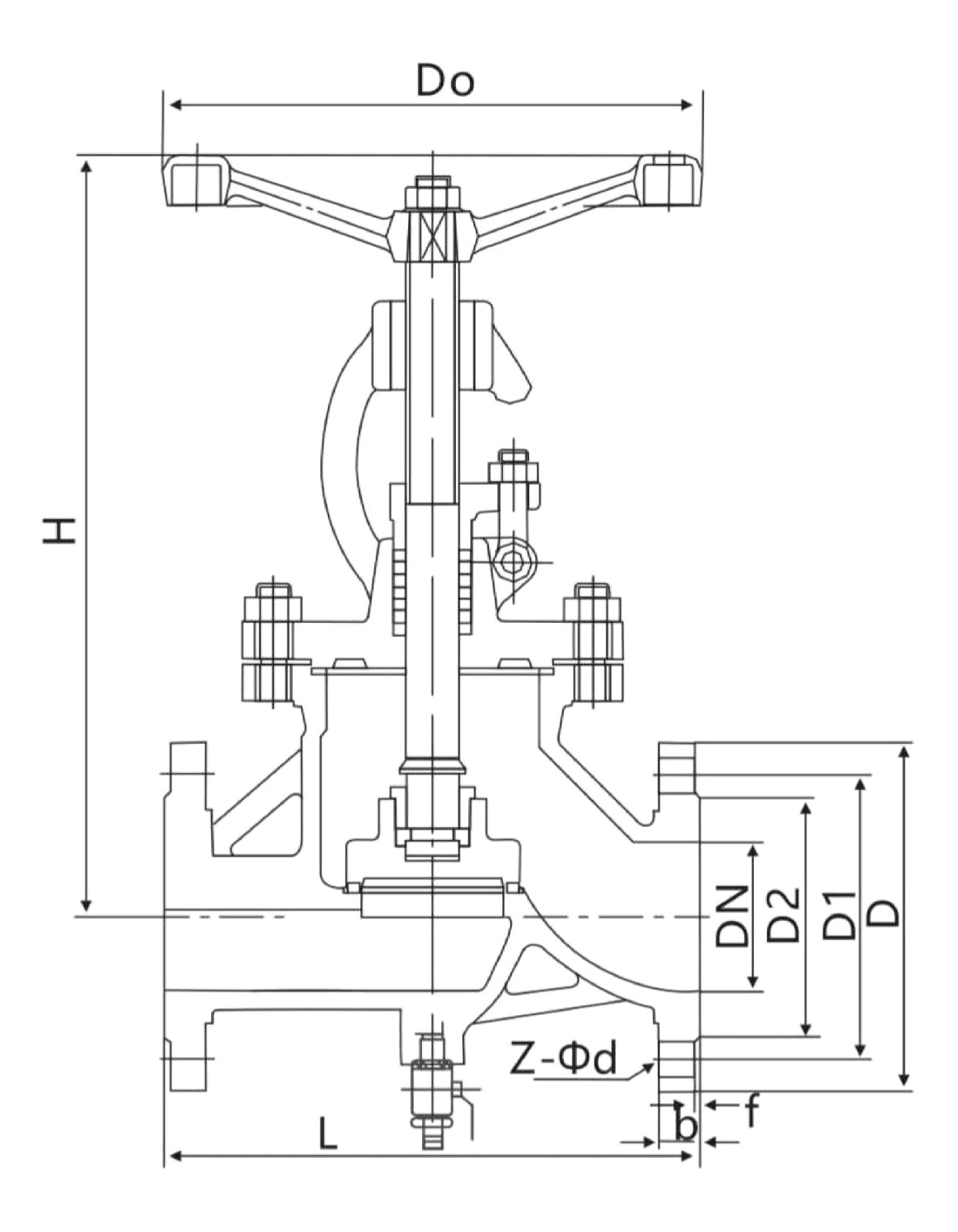

主要外形和连接尺寸Main external and connection dimension
规格DN | 主要连接尺寸Main connecting dimensions | ||||||||
L | D | D1 | D2 | b | Z-φd | H1 | H2 | Do | |
15 | 130 | 95 | 65 | 45 | 14 | 4-φ14 | 252 | 194 | 120 |
20 | 150 | 105 | 75 | 55 | 14 | 4-φ14 | 270 | 200 | 120 |
25 | 160 | 115 | 85 | 65 | 14 | 4-φ14 | 310 | 235 | 140 |
32 | 180 | 135 | 100 | 78 | 15 | 4-φ18 | 322 | 260 | 160 |
40 | 200 | 145 | 110 | 85 | 16 | 4-φ18 | 360 | 345 | 180 |
50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | 408 | 370 | 200 |
65 | 290 | 180 | 145 | 120 | 18 | 4-φ18 | 435 | 420 | 240 |
80 | 310 | 195 | 160 | 135 | 20 | 8-φ18 | 475 | 455 | 280 |
100 | 350 | 215 | 180 | 155 | 20 | 8-φ18 | 525 | 495 | 320 |
125 | 400 | 245 | 210 | 185 | 22 | 8-φ18 | 600 | 570 | 360 |
150 | 480 | 280 | 240 | 210 | 24 | 8-φ23 | 675 | 630 | 400 |
200 | 600 | 335 | 295 | 265 | 26 | 12-φ23 | 730 | 700 | 500 |
