日标闸阀
桥发机械制造有限公司作为行业领先的蒸汽系统解决方案专家，致力于为客户提供卓越的日标闸阀 产品及专业服务。我们拥有成熟的生产工艺和完善的技术支持体系，可根据客户实际工况需求，提供精准的产品选型建议和定制化解决方案。
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。
详情介绍
日标闸阀JIS GATEVALVE
执行标准 Execution standard
设计与制造 | 结构长度 | 连接法兰 | 压力-温度等级 | 试验-检验 |
JIS B2073 B2083 | JIS B2002 | JIS B2212 B2214 | JIS B2073 B2083 | JIS B2003 |

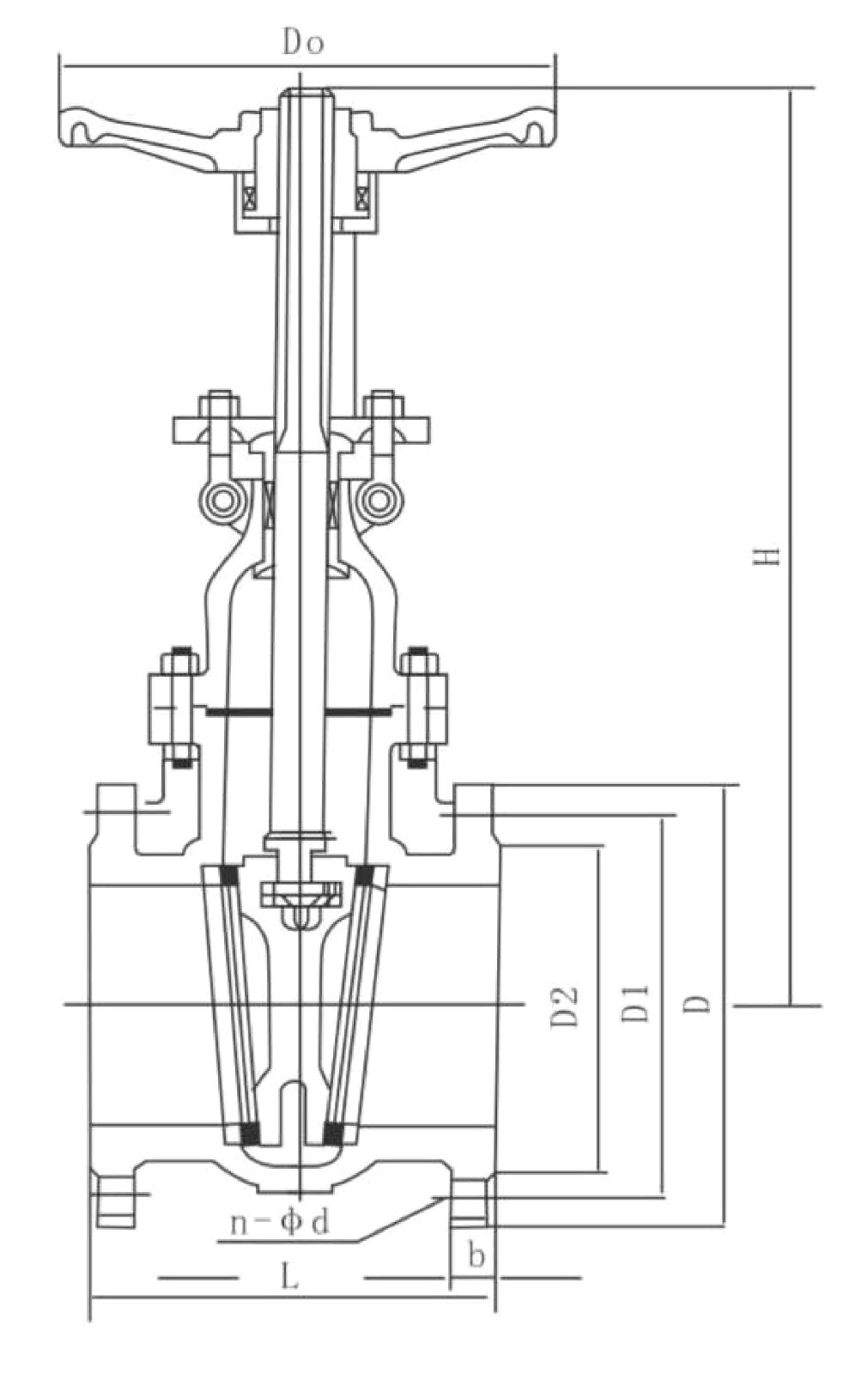

规格主要尺寸Main size
DN | 10K | |||
mm | in | L | H | D0 |
50 | 2 | 178 | 409 | 200 |
65 | 2 1/2 | 190 | 535 | 250 |
80 | 3 | 203 | 570 | 250 |
100 | 4 | 229 | 590 | 250 |
150 | 6 | 267 | 630 | 300 |
200 | 8 | 292 | 960 | 350 |
250 | 10 | 330 | 1158 | 400 |
300 | 12 | 356 | 1378 | 450 |
350 | 14 | 381 | 1543 | 500 |
400 | 16 | 406 | 1738 | 600 |
450 | 18 | 432 | 1959 | 600 |
500 | 20 | 457 | 2214 | 680 |
DN | 20K | |||
50 | 2 | 216 | 480 | 200 |
65 | 2 1/2 | 241 | 510 | 250 |
80 | 3 | 283 | 580 | 280 |
100 | 4 | 305 | 700 | 350 |
150 | 6 | 403 | 940 | 400 |
200 | 8 | 419 | 1190 | 450 |
250 | 10 | 457 | 1390 | 500 |
300 | 12 | 502 | 1600 | 500 |
350 | 14 | 762 | 1750 | 600 |
400 | 16 | 838 | 1900 | 600 |
450 | 18 | 914 | 2320 | 650 |
