Z45H/W 暗杆闸阀  NON-RISING STEMGATE






技术参数Technical parameters

压力等级
Pressure rating

阀体耐压
Body voltage

密封试验
Seal test

工作温度
Working temperature

适用介质
Suitable medium

1.0MPa、1.6MPa

1.5MPa、2.4MPa

1.1MPa、1.76MPa

0～80℃

水、气等
water,gas,etc

 主要零件材料Main components material

名称 Name

材料Material

阀体/阀盖Body/Bonnet

CF8

CF3

CF8M

CF3M

WCB

LCB

WC6

WC9

C5

闸板Wedge

CF8

CF3

CF8M

CF3M

WCB

LCB

WC6

WC9

C5

阀杆Stem

F304

F304L

F316

F316L

2CR13

F304

F304

F304

F304

阀杆螺母Stem Nut

铝青铜Aluminium Bronze

填料Packing

PTFE/柔性石墨

石墨Graphite

垫片Gasket

PTFE/金属缠绕垫

石墨Graphite

压盖Gland

CF8

CF3

CF8M

CF3M

WCB

LCB

WC6

WC9

C5

螺栓Bolt

不锈钢Stainless Steel

35CrMoA

螺母Nut

不锈钢Stainless Steel

45、35CrMoA

手轮Handwheel

铸钢Cast Steel

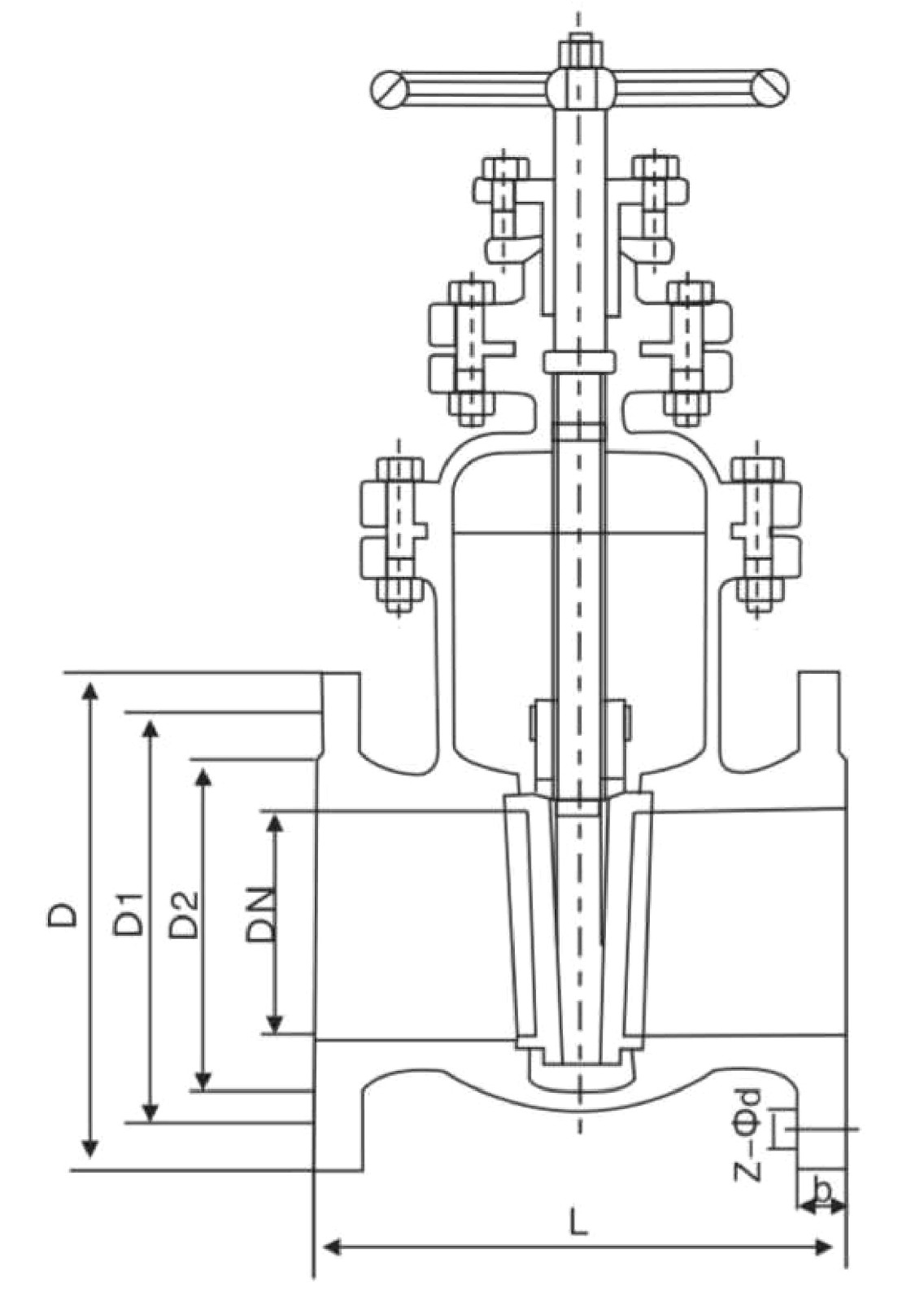

 主要尺寸Main dimensions

公称通径
DN(mm)

尺寸Dimensions(mm)

L

D

D1

D2

b

Z-φd

50

250

160

125

100

16

4-18

65

265

180

145

120

18

4-18

80

280

195

160

135

20

8-18

100

300

215

180

155

20

8-18

125

325

245

210

185

22

8-18

150

350

280

240

210

24

8-23

200

400

335

295

265

26

12-23

250

450

405

355

320

30

12-25

300

500

460

410

375

30

12-25

350

550

520

470

435

34

16-25

400

600

580

525

485

36

16-30
