导阀型隔膜式减压阀 YDP14/63

YDP143导阀型隔膜式减压阀为铸钢材质阀体、主阀阀芯、导阀阀芯、阀座、及过滤网等 均为不锈钢材质。适用于蒸汽和压缩空气系统。压力调节比可达10:1,控制准确。当压力调节范 围超过10:1时，应采用两个减压阀串联布置。YDP143G  为软密封型号，用于压缩空气系统，或其它工业气体(不适用于氧气)。 YDP143H 为用于高温的型号。

YDP143 减压阀可在同一主阀体上组合多个导阀，用于实现两级压力控制，温度压力控制，远 程调控等多种功能。

YDP163 导阀型隔膜式减压阀为不锈钢材质阀体，功能同YDP143 一样。

使用优点：

●无需外部动力(E 型除外),减少安装费用。

●精确控制制程压力，改善制程效率，提高产品质量。

●多种控制的组合，减少总的设备投资。

●本质安全，可用于危险区域(E 型除外)。

阀体材质:

铸钢   GB/T 12229 WCB

不锈钢  GB/T 12230

限制条件:

阀体设计条件：PN40

最大工作压力(饱和蒸汽): YDP14/63 26 barg

最大工作温度：YDP14/63  300℃

         YDP14/63G  120℃

         YDP14/63H  350℃

口径和连接:

法兰连接： DN65~150  BS16/25/40  GB16/25/40  DIN16/25/40 JIS16/25/40 ANSI  150/300

压力控制范围

黄色弹簧 0.2~3.0 barg

锥形弹簧 0.2~17 barg

灰色弹簧 16.0~24.0 barg

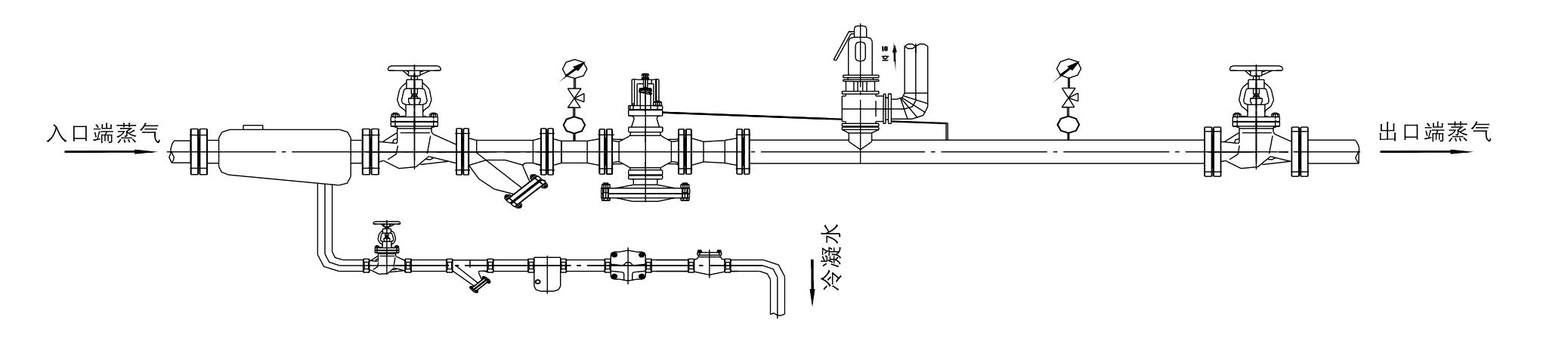

典型的导阀型减压站

减压站中的减压阀应根据管道上，下游压力和蒸汽流量选择口径大小.一般减压阀最少比上游管道小一个口径.其它管道件如汽水分离 器，过滤器，截止阀等应与管道同口径.如有需要，减压站可安装旁通阀以备紧急情况使用，旁路阀应安装在减压阀上方与减压阀同口径

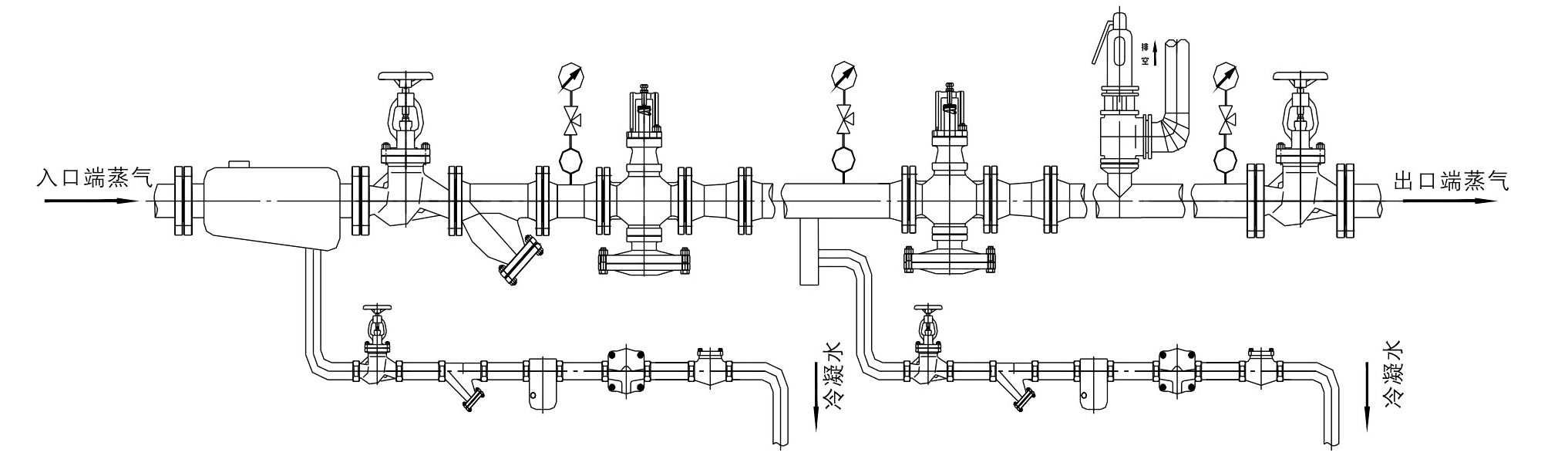

减压阀串联

如果减压比超过10：1，应使用2个减压阀串联以获得准确的压力控制 。

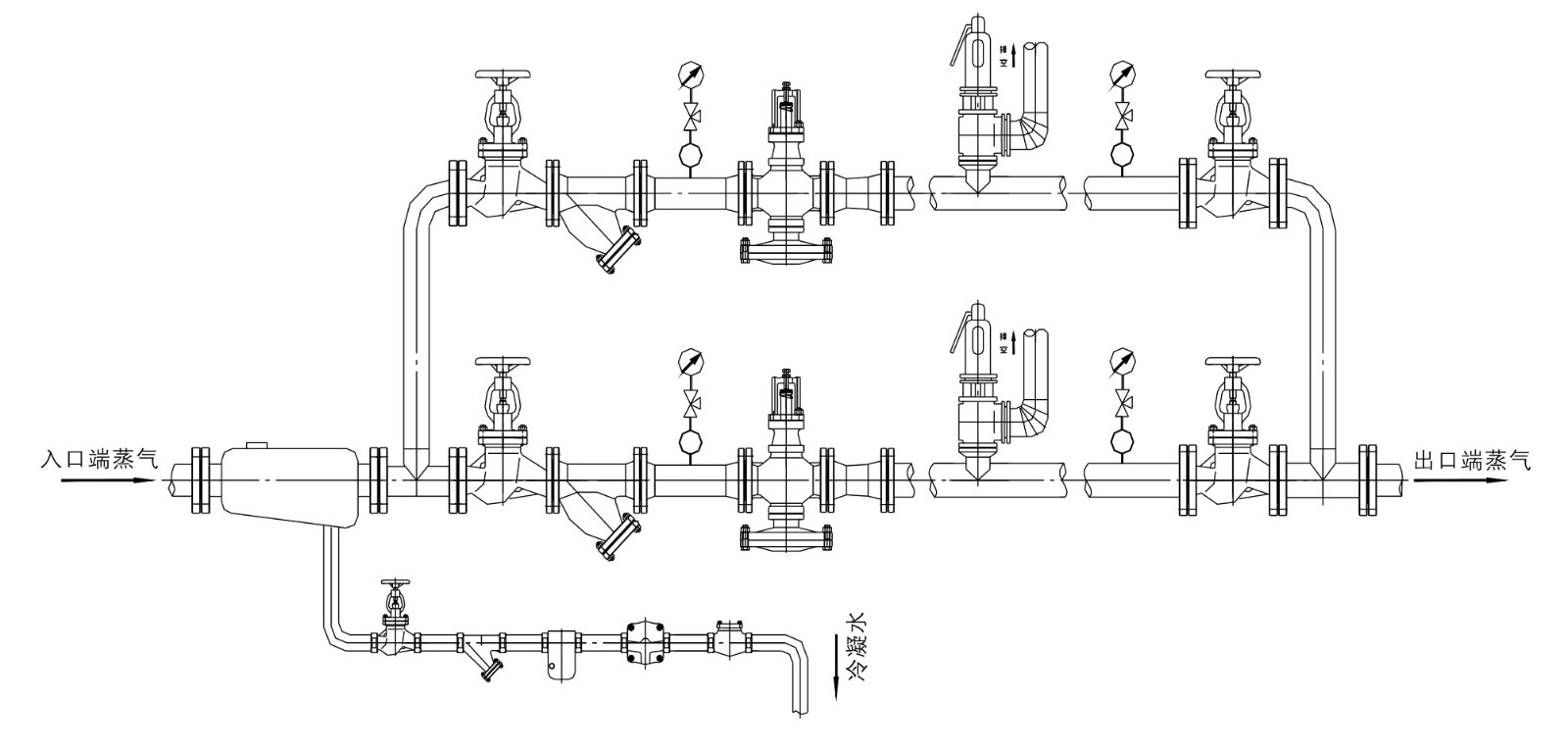

减压阀并联

减压阀可从100%到0%调节负荷，尽管如此，如果阀门要经常工作在小负荷工况时，最好用2个较小的减压阀并联，如果小负荷小于最大负 荷的10%则最好选用2台减压阀并联

并联减压站还用于关键的，不可中断供汽的应用

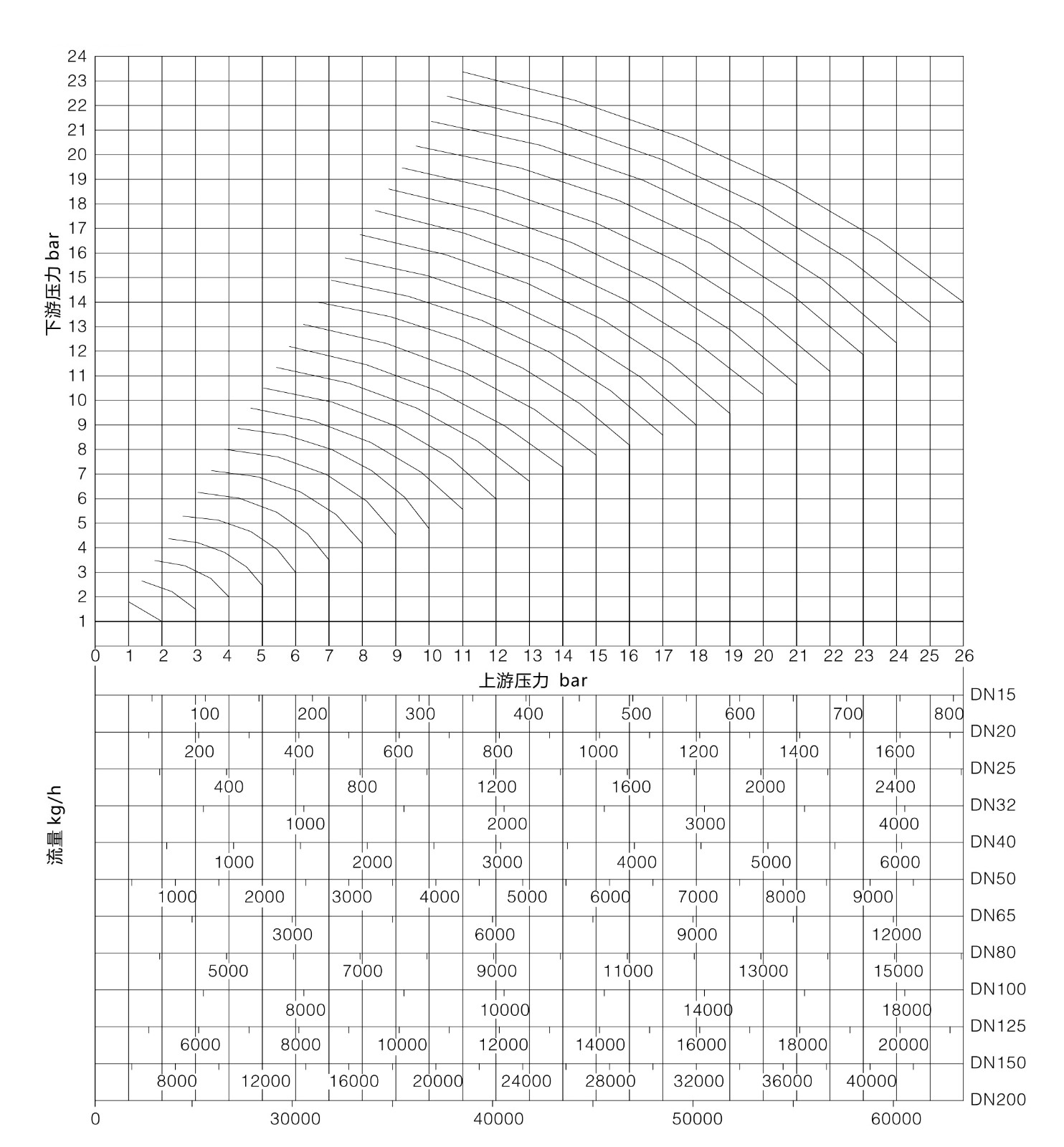

蒸汽流量

此流量表是以装上外部感应管为基准的，如不装外部感应管，流量有所减小。在下游压力很低的工况，流量减小最大可达30%

如何用图表

饱和蒸汽：

例：蒸汽流量为600kg/h,压力从6bar减至4bar。在表中找到上游压力为6bar的曲线和下游压力为4bar的交点，从该点垂直身下，找到所有系列口径的容量。在该列中DN32的阀是能满足要求的最小口径阀。

过热蒸汽：

由于过热蒸汽比容较大，图中给出的值应乘以修正系数，若过热度为55℃,则修正系数为0.95,若过热度为100℃,修正系数为0.9, 用于上述例子，若蒸汽过热度为55℃,则DN32  口径的减压阀流通能力为740X0.95=703kg/h, 仍能满足600kg/h 的负载要求，则DN32的阀仍适用。

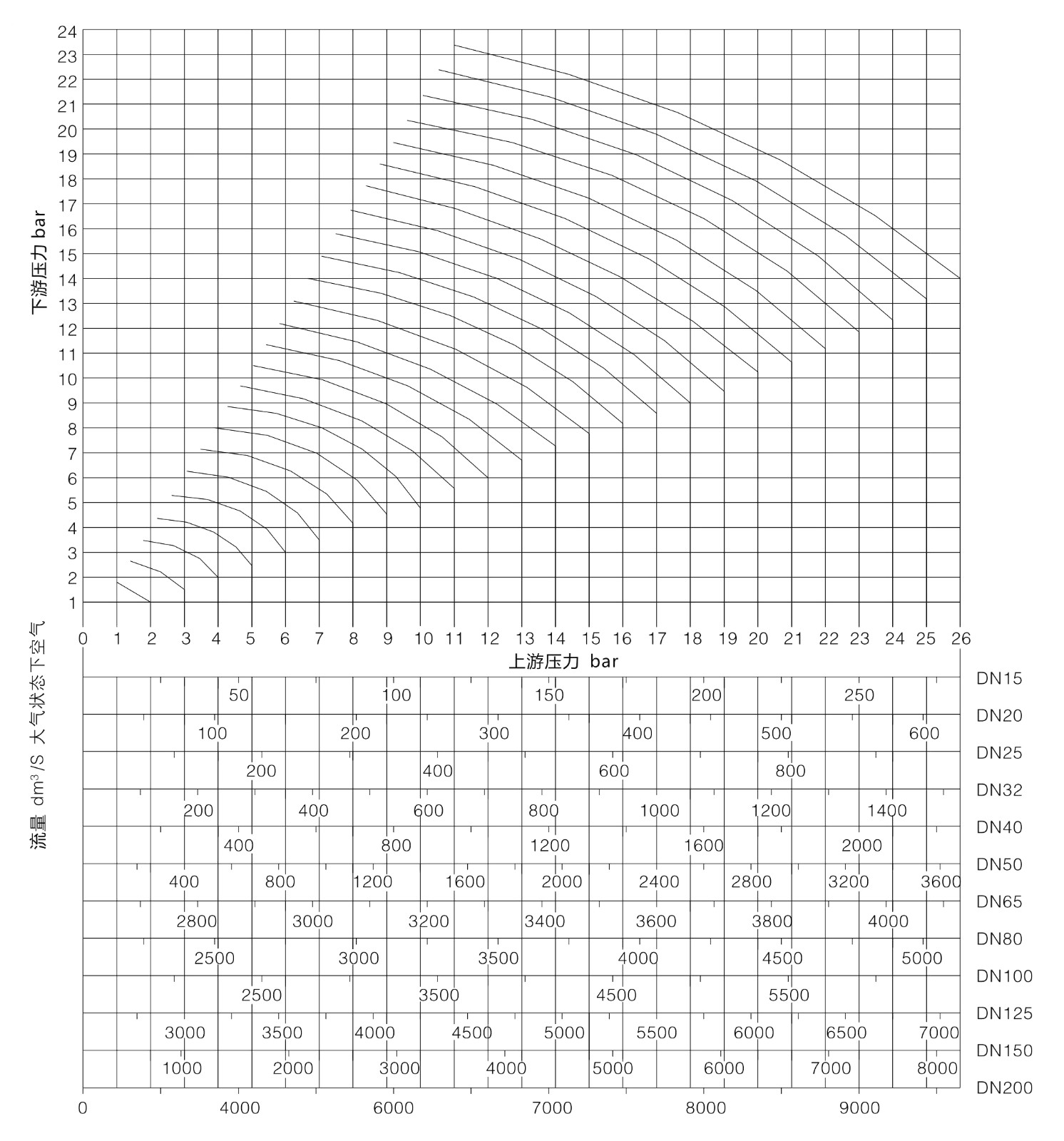

压缩空气流量

注

图表中所给的流量单位为大气状态下的空气流量dm³/s。

使用实例：

所需的空气负载为100dm³/s ( 大 气 状 态 下 ) , 压 力 从 1 2bar 减至8bar。

从图中找到上游压力为12bar 的曲线和下游压力为8bar 的交点，从交点处垂直向下画一直线，发现 DN15 的减压阀将通过120dm³/s   的流量，满足条件，则选型结果为DN15。

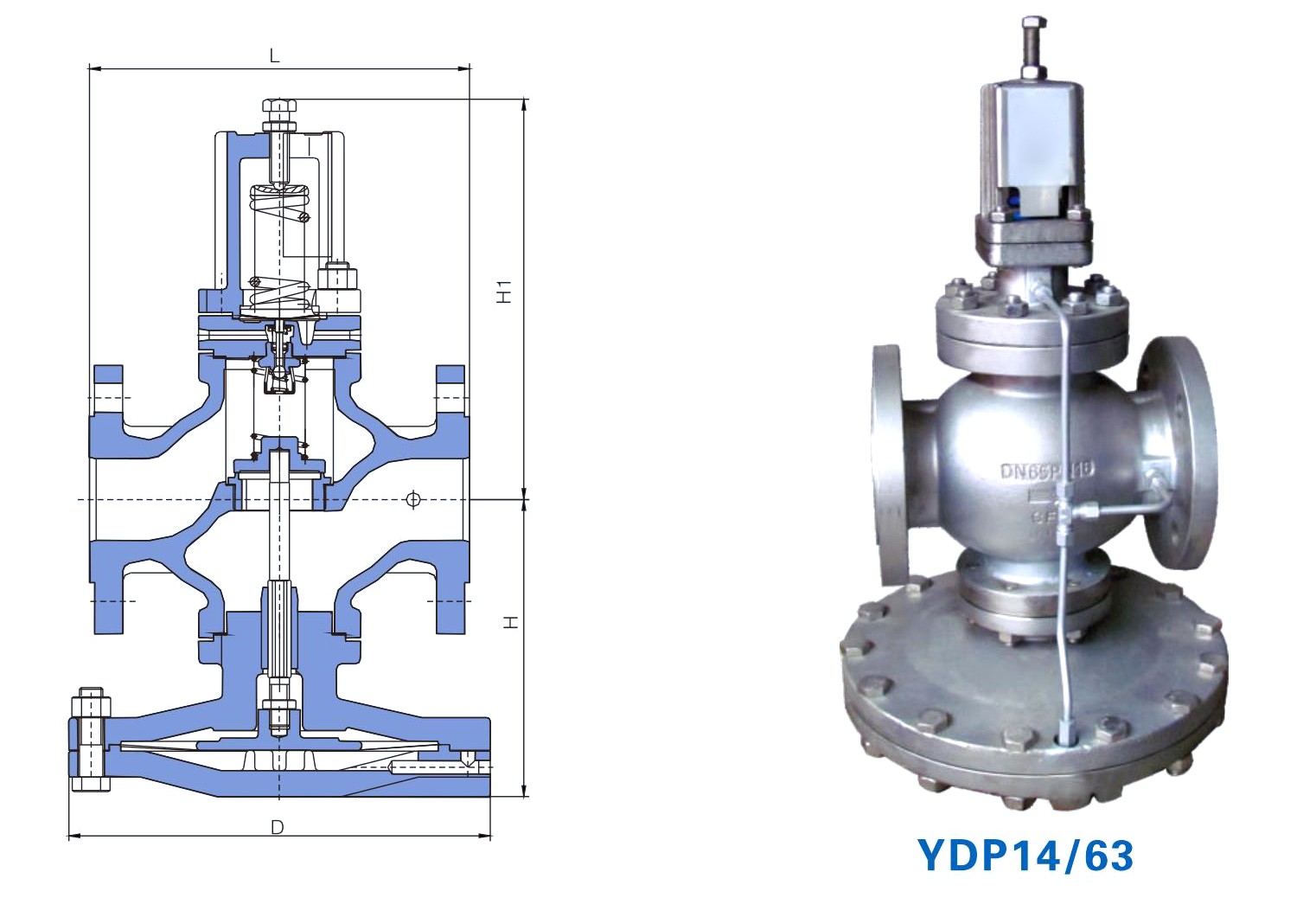

连接尺寸：

单位：(mm)

以上尺寸公供参考！
