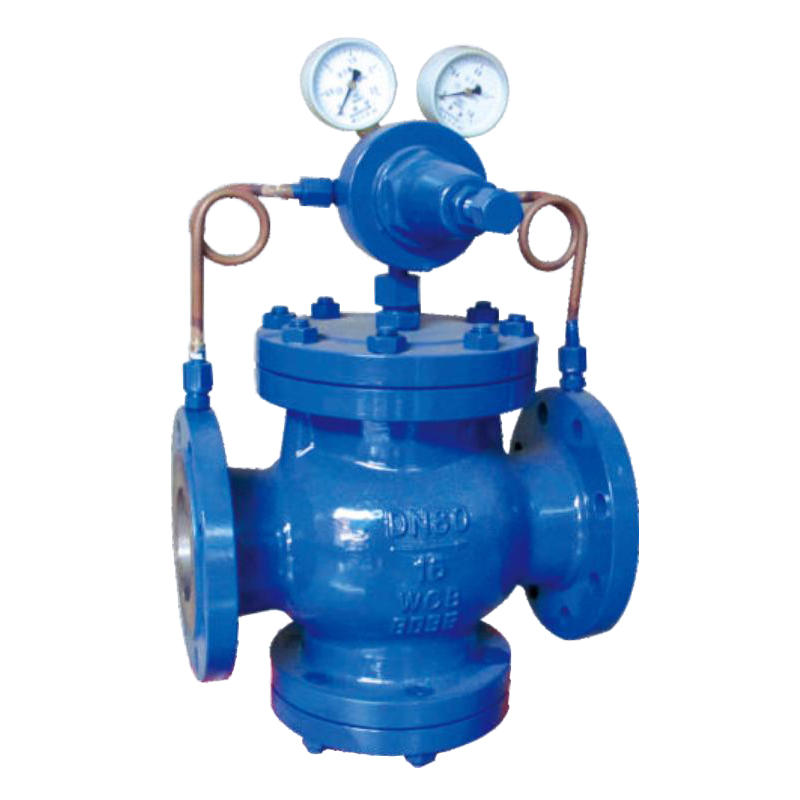

导阀型活塞式减压阀 Y(k)43

桥发机械制造有限公司作为行业领先的蒸汽系统解决方案专家，致力于为客户提供卓越的导阀型活塞式减压阀 Y(k)43产品及专业服务。我们拥有成熟的生产工艺和完善的技术支持体系，可根据客户实际工况需求，提供精准的产品选型建议和定制化解决方案。
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。

详情介绍

Y(k)43型减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成，主阀主要由阀座、主阀盘、活塞、缸套、弹簧等件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

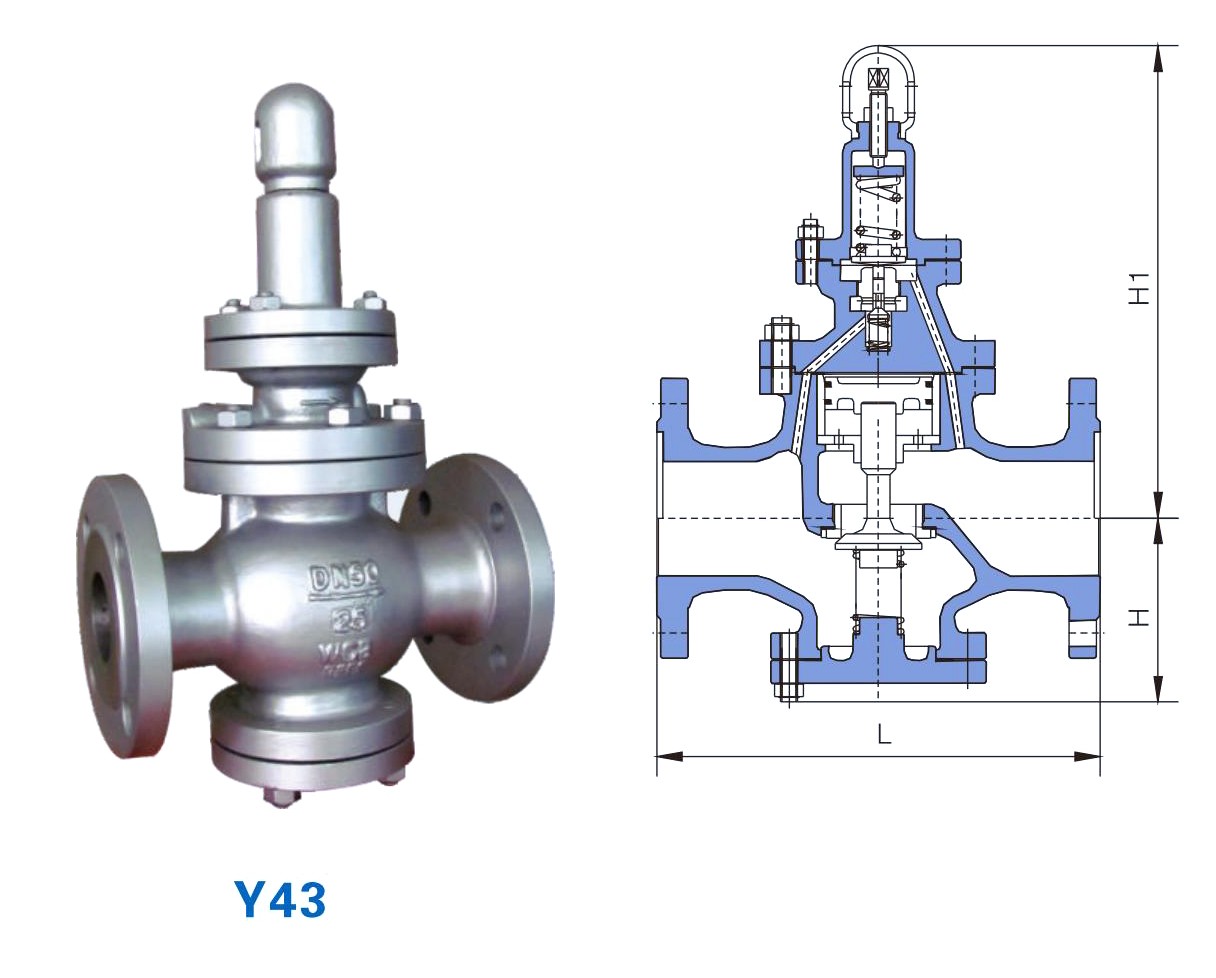

Y43 主要用于蒸汽管路，起减压稳压作用。无需外部动力，本质安全。安装容易，坚固耐用等优点。

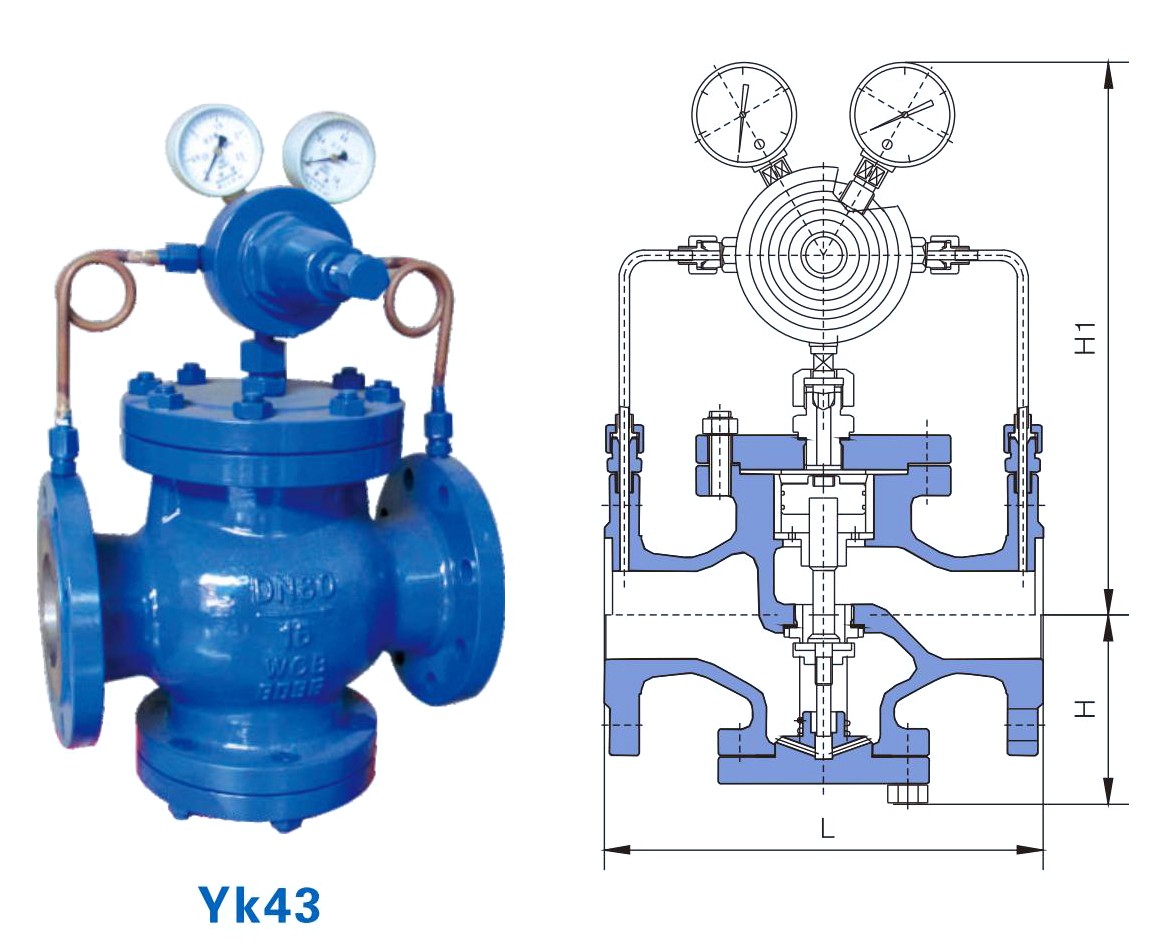

Yk43 导阀主阀均为软密封结构主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天燃气等气体。调节设定简单可靠，控制准确。

阀体材质：铸钢 GB/T12229 WCB (根据工作介质压力、温度可选用不同材质)

限制条件：

阀体设计条件：PN10-100 DN15-600

最大工作温度(饱和蒸汽): Y43 t≤300℃

Yk43 t≤80℃

压力控制范围：1-3 barg 2-8 barg 7-10 barg 9-16 barg 15-22 barg

连接形式：

螺纹连接：1/2"2" BSP NPT

法兰式： RF FM RJ ANSI B16.5等

执行标准 JB79 GB9113 ANSI B16.5等

(订货时您所需的参数如不在以上范围内，请与本公司联系)

连接尺寸：

公称通径DN	Y43 Yk43 Y42			Y43				Yk43				Y42
	L			H	H1	H	H1	H	H1	H	H1	H	H1
	1.6/2.5MPa	4.0/6.4MPa	10/16MPa	1.6/2.5/4.0MPa		6.4/10/16MPa		1.6/2.5/4.0MPa		6.4/10/16MPa		1.0/1.6/2.5MPa
15	160	180	180	295	90	305	100	290	90	300	100	225	90
20	160	180	200	330	98	340	105	300	98	310	105	265	98
25	180	200	220	330	110	340	120	300	110	310	120	265	110
32	200	220	240	330	110	340	120	300	110	310	120	265	110
40	220	240	240	345	125	355	135	320	125	335	135	320	125
50	250	270	300	345	125	355	135	320	125	335	135	320	125
65	280	300	330	350	130	360	140	325	130	340	140	325	130
80	310	330	380	385	160	395	170	365	160	380	170	385	160
100	350	380	400	385	170	400	185	365	170	380	185	385	170
125	400	450	450	400	200	415	215	475	200	490	215	430	200
150	450	500	500	415	210	430	225	475	210	490	225	430	210
200	500	500	550	475	240	495	260	515	240	535	260	560	240
250	650	550		525	290	545	310	560	290	580	310	690	290
300	800	650		580	335	600	355	705	335	725	355	800	335
350	850	800		620	375	640	395	745	375	765	395	880	375
400	900	850		660	405	690	435	780	405	800	435	980	405
450	900	1000		730	455	750	470	730	455	835	470	1100	455
500	950			750	465	780	495	835	465	855	495	1130	465
600	1000			770	500			860	500
