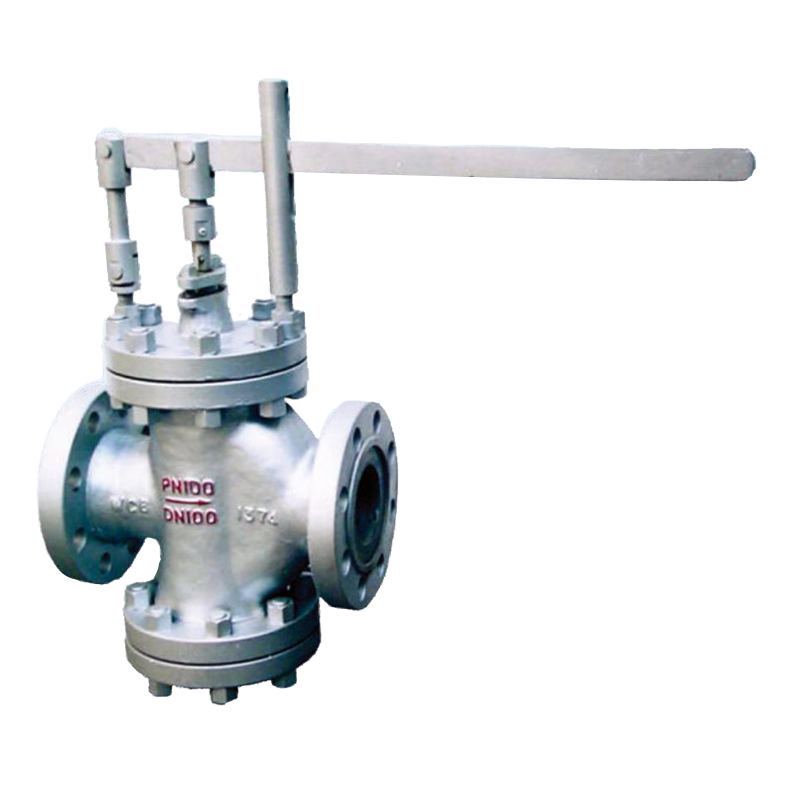

电动双阀座蒸汽减压阀 Y(9)45

桥发机械制造有限公司作为行业领先的蒸汽系统解决方案专家，致力于为客户提供卓越的电动双阀座蒸汽减压阀 Y(9)45 产品及专业服务。我们拥有成熟的生产工艺和完善的技术支持体系，可根据客户实际工况需求，提供精准的产品选型建议和定制化解决方案。
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。

详情介绍

Y(9)45电动双阀座减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣，升降调节。

Y45调节机构采用扛杆式，可配用SKJ型或其它型角行程电动执行器，实现遥控和自动控制。 Y945 调节压力可配用SKZ 型或其它型直行程电动执行器实现遥控和自动控制。

本系列产品的减压比用到0.6较为合适。

本产品主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。

阀体材质：铸钢 GB/T12229 WCB (根据工作介质压力、温度可选用不同材质)

限制条件：

阀体设计条件：PN25-100 DN50-400

最大工作温度(饱和蒸汽): Y45 t≤425℃ , Y945 t≤250℃ , Ys945 t≤425℃ (带散热片)

压力控制范围：进出口减压比为0.6

连接形式:

法兰式 RF FM RJ

执行标准 JB79 GB9113 ANSI B16.5 等

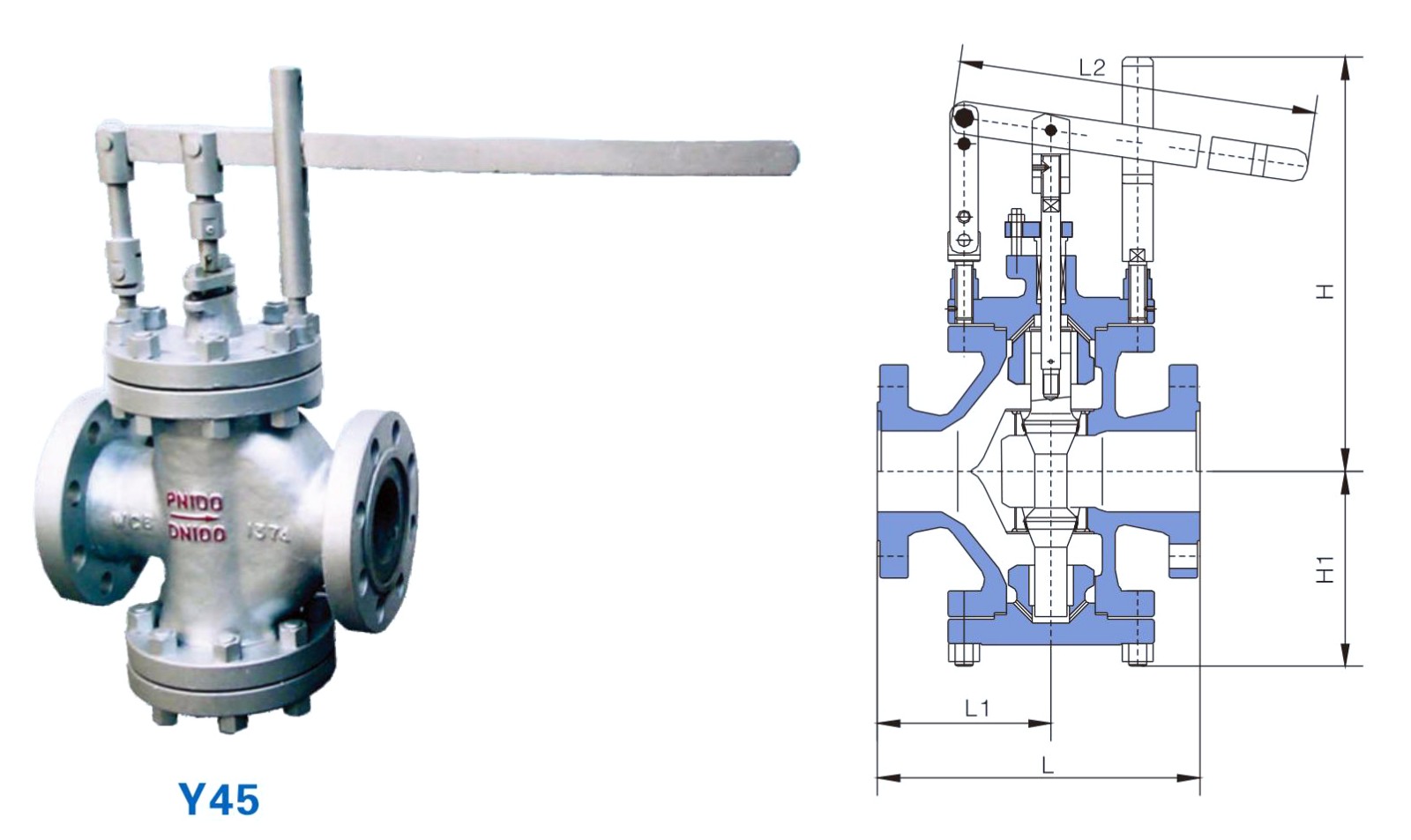

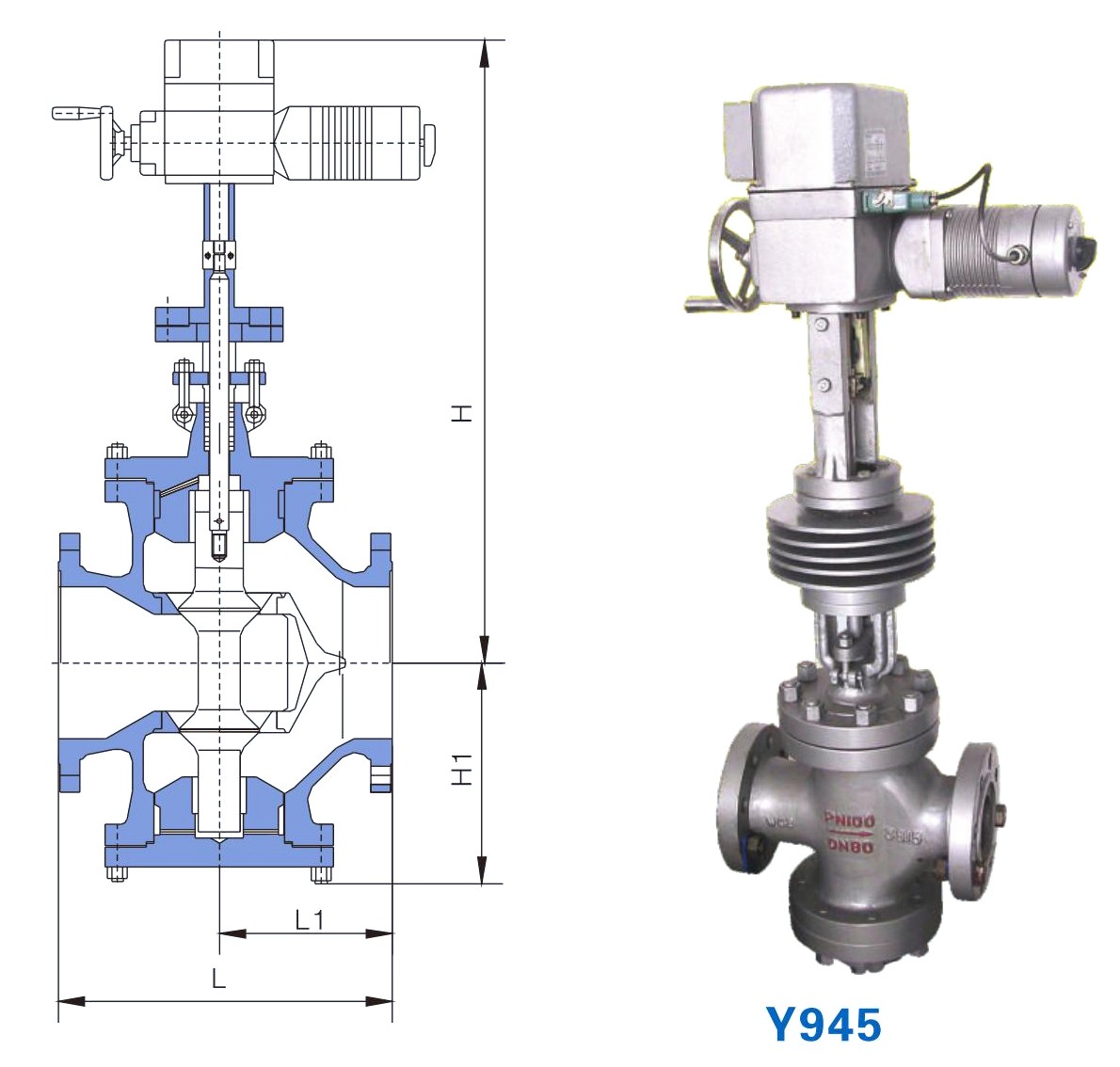

连接尺寸

公称通径DN	Y45 Y945		Y45			Y945				WY945
	WY945		Y45			Y945				WY945
	L	L1	H	H1	L2	H	H1	H	H1	H	H1	H	H1	减温水管径CI
	1.6-16 Mpa		1.6-16 Mpa			1.6-16 Mpa		1.6-16 Mpa (高温)		1.6-16 Mpa		1.6-16 Mpa (高温)		减温水管径CI
50	300	150	520	200	565	800	200	1030	200	800	260	1030	260	10
65	340	170	540	215	650	890	215	1040	215	890	285	1040	285	10
80	380	190	555	225	650	910	225	1060	225	910	305	1060	305	20
100	400	215	580	250	800	950	250	1100	250	950	330	1100	330	20
125	430	225	620	285	800	990	285	1140	285	990	380	1140	380	32
150	450	230	650	330	800	1090	330	1240	330	1090	410	1240	410	32
200	500	260	790	355	800	1160	355	1310	355	1160	435	1310	435	32
250	550	285	850	390	800	1230	390	1380	390	1230	470	1380	470	32
300	750	295	940	480	900	1370	480	1570	480	1370	580	1570	580	32
350	850	445	990	550	900	1450	550	1650	550	1450	660	1650	660	40
400	950	550	1120	700	1000	1570	700	1770	700	1570	800	1770	800	50
500	1130	680	1660	820	1000	1780	820	1980	820

流通能力参数

公称通径(mm)	50	65	80	100	125	150	200	250	300	350	400
最大流通面积cm²	5	9.5	12	24	38	44	72	108	190	270	317
网罩流通面积cm²	60	78	98	134	191	220	253	452	615	875	1160

*:最大流通面积、网罩流通面积可根据用户需要设计制造。

电动执行器选配及性能指标

公称通径(mm)	50	65	80	100	125	150	200	250	300	350	400
配执行机构型号	ZKZ-310BC		ZKZ-410BC/ZKZ-510BC				ZKZ-510BC		ZKZ-610BC
行程(mm)	25		30				50/30		50		60
推力(N)	4000		6400/16000				16000		25000
全行程时间(S)	20		32				37		62
输入信号	4-20mA DC
供电电源	220V 50Hz
基本误差(%)	≤±2.5
基本误差(%)	≤±1.5
基本误差(%)	≤3

订货须知：订货时，请提供蒸汽流量、进口工作压力和温度、需要调节的蒸汽压力和温度、减温水压力和温度等七个基本参数。
