导阀型活塞式减压阀 YGa43
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。
详情介绍
YGa43 导阀型活塞式减压阀为铸钢材质阀体。由主阀和导阀两部分组成。本产品在普通减 压阀基础上作了很大改进，加大了活塞面积，改变了节流结构。改变了密封形式，加大了过流面积 等等，从而在提高灵敏度，流量，寿命等方面大大改善了性能。
主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。
使用优点：
●提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起压力偏差
●改善了流线分布，降低了噪声。
●改进了密封面结构，延长了密封面寿命。
●本质安全，可用于危险区域 (E 型除外)。
阀体材质：铸钢 GB/T 12229 WCB (根据工作介质压力、温度可选用不同材质)
限制条件：
阀体设计条件：PN25
最大工作压力 (饱和蒸汽):19.0barg
最大设定压力：16.0barg
最大减压比： 20:1
最大工作温度：300℃
口径和连接：
法兰连接： DN50~200 BS16/25 GB16/25 DIN16/25 JIS16/25 ANSI 150
压力控制范围：
1.0~3.0 barg
2.0~8.0 bar g
7.0~16.0 barg

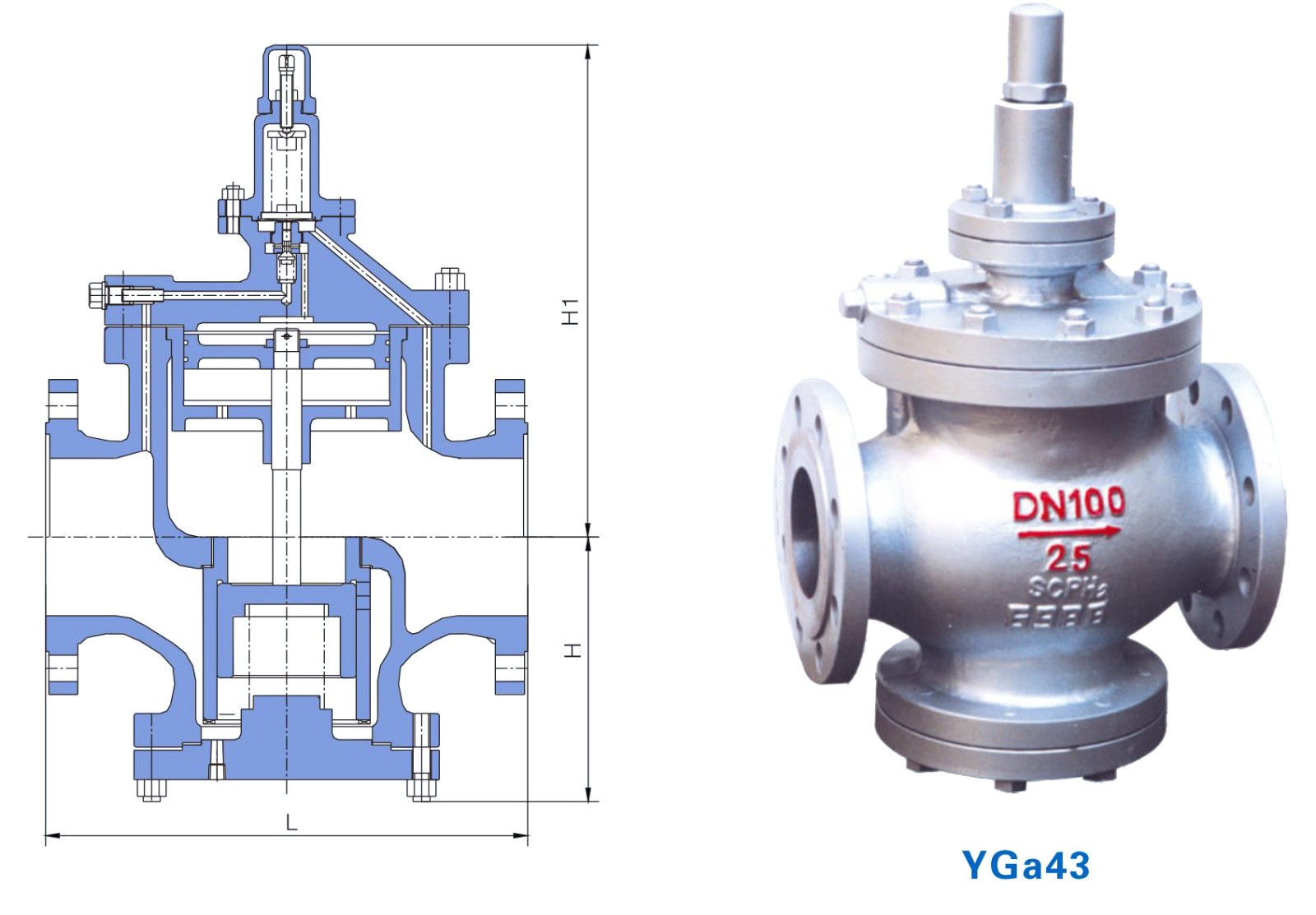

连接尺寸： 单位：（mm）
DN | L | H | H1 |
50 | 250 | 130 | 300 |
65 | 280 | 145 | 315 |
80 | 310 | 170 | 330 |
100 | 350 | 200 | 405 |
125 | 400 | 225 | 450 |
150 | 450 | 265 | 485 |
200 | 500 | 290 | 570 |
以上尺寸仅供参考！
法兰标准：JIS;BS;ANSI;GB;JB等

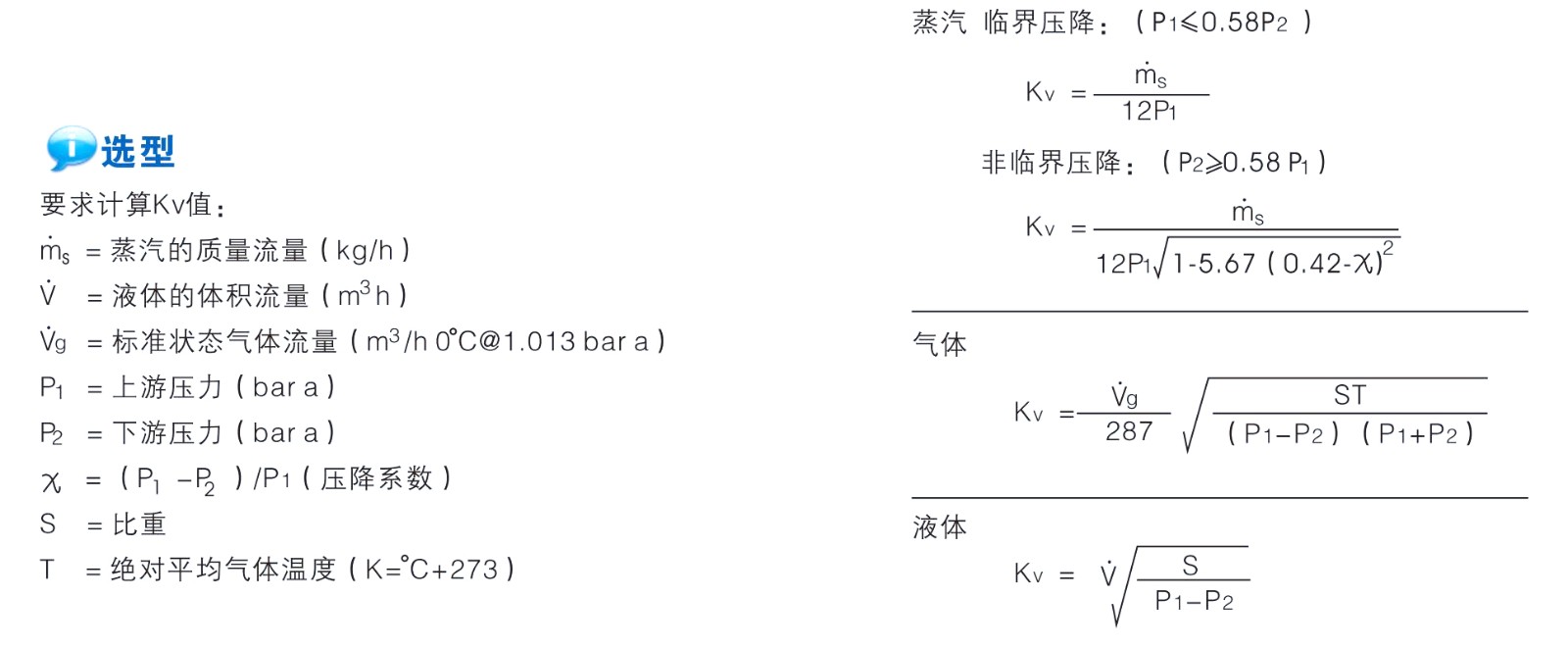

流量系数（Cv=1.167 Kv）
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
YG43 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 48 | ||||
YGA43 | 25 | 30 | 50 | 85 | 130 | 190 | 300 |
订货须知：产品型号、公称压力、公称口径、法兰标准、额定流量系数Cv 进口压力调压范围、工作介质和介质温度。
