导阀型活塞式减压阀 YG43
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。
详情介绍
YG43导阀型活塞式减压阀为铸钢材质阀体。由主阀和导阀两部分组成。通过调节调节弹 簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过 流面积的大小，实现减压稳压功能。
主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
使用优点：
●提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起压力偏差
●改善了流线分布，降低了噪声。
●改进了密封面结构，延长了密封面寿命。
●本质安全，可用于危险区域(E 型除外)。
阀体材质：铸钢 GB/T 12229 WCB (根据工作介质压力、温度可选用不同材质)
限制条件：
阀体设计条件： PN25
最大工作压力(饱和蒸汽): 19.0barg
最大设定压力：16.0bar g
最大减压比：20:1
最大工作温度：300℃
口径和连接：
螺纹连接：3/4”~2" BSP NPT
法兰连接： DN20~100 BS16/25 GB16/25 DIN16/25 JIS10/16 ANSI 150
压力控制范围：
1.0~3.0 barg
2.0~8.0 barg
7.0~16.0 barg

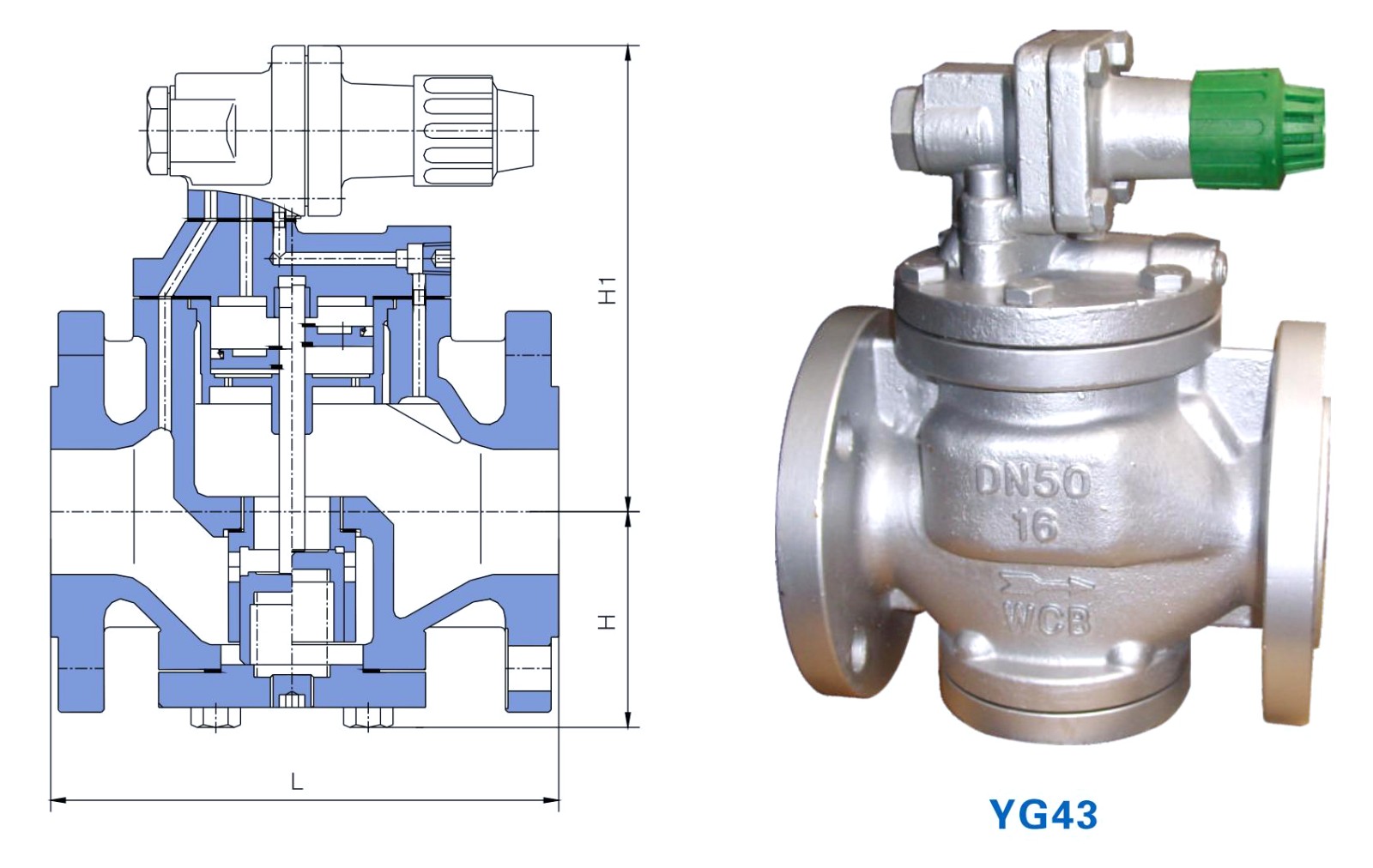

连接尺寸：
单位：（mm）
DN | L | H | H1 |
20 | 140 | 65 | 160 |
25 | 150 | 70 | 170 |
32 | 180 | 75 | 185 |
40 | 180 | 80 | 185 |
50 | 200 | 90 | 190 |
65 | 230 | 100 | 210 |
80 | 260 | 120 | 230 |
100 | 320 | 135 | 245 |
以上尺寸仅供参考！
法兰标准：JIS;BS;ANSI;GB;JB等

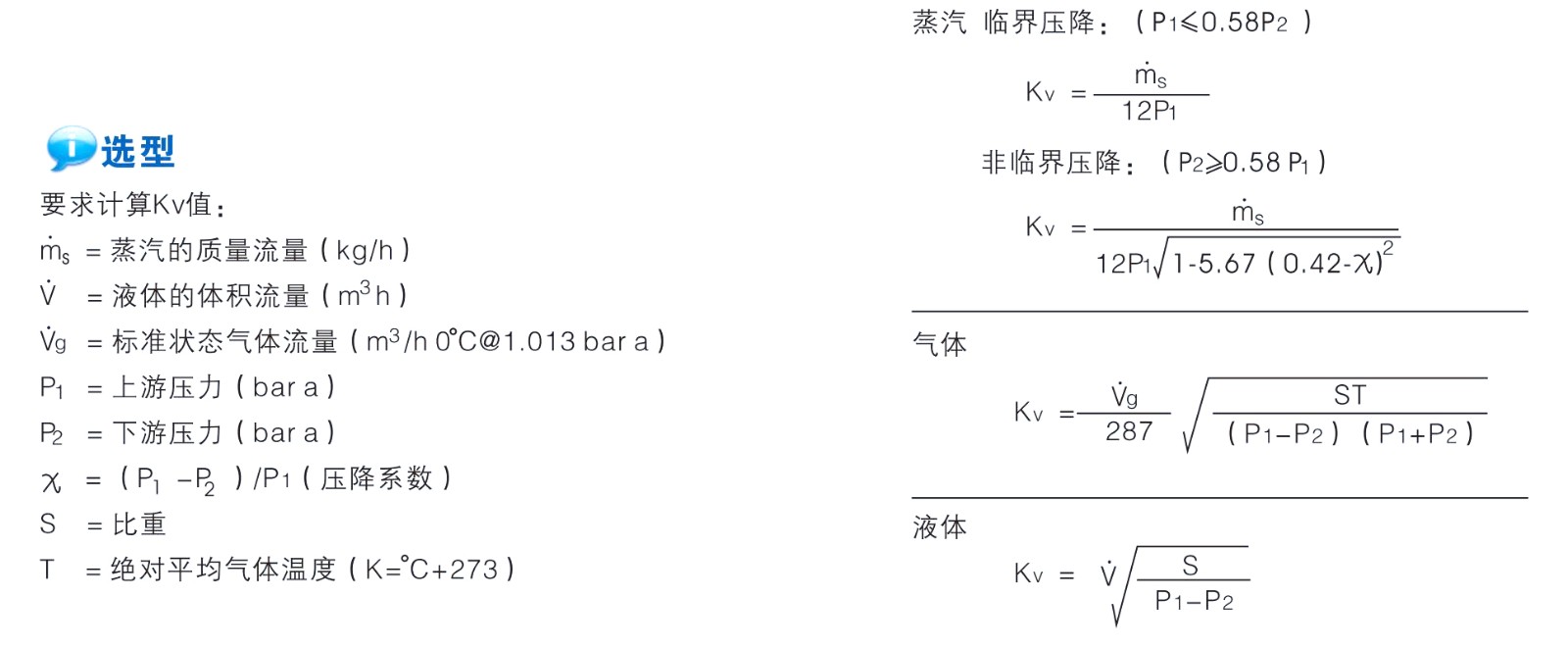

流量系数（Cv=1.167 Kv）
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
YG43 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 48 | ||||
YGA43 | 25 | 30 | 50 | 85 | 130 | 190 | 300 |
订货须知：产品型号、公称压力、公称口径、法兰标准、额定流量系数Cv 进口压力调压范围、工作介质和介质温度。
