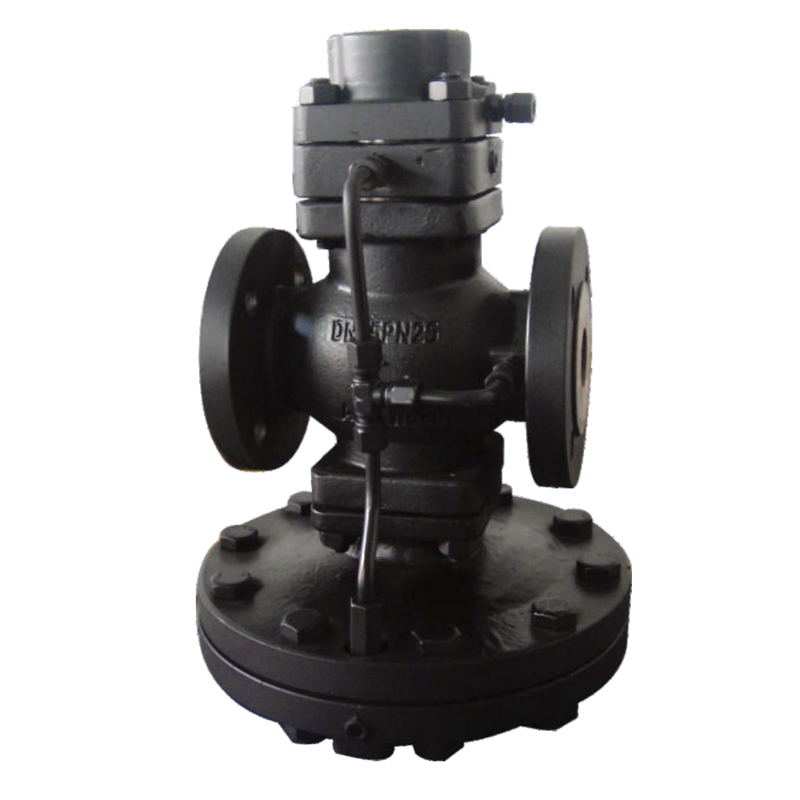

导阀型隔膜式减压阀的导阀控制组态 YDP

  导阀隔膜式减压阀通过对导阀装置的各种组合，可以仅在一台减压阀上方便的实现多种控 制功能，有效减少了设备的总投资。

YDP17E

YDP17E导阀型隔膜式减压阀是在导阀压力控制管中安装了电磁阀，可用远程的开关或计时器等操作电磁阀的开关，从而控制减压阀的开关。

最大工作温度190℃    最大上游压力10 barg

电磁阀电压范围：220/240V,115V和24V50Hz

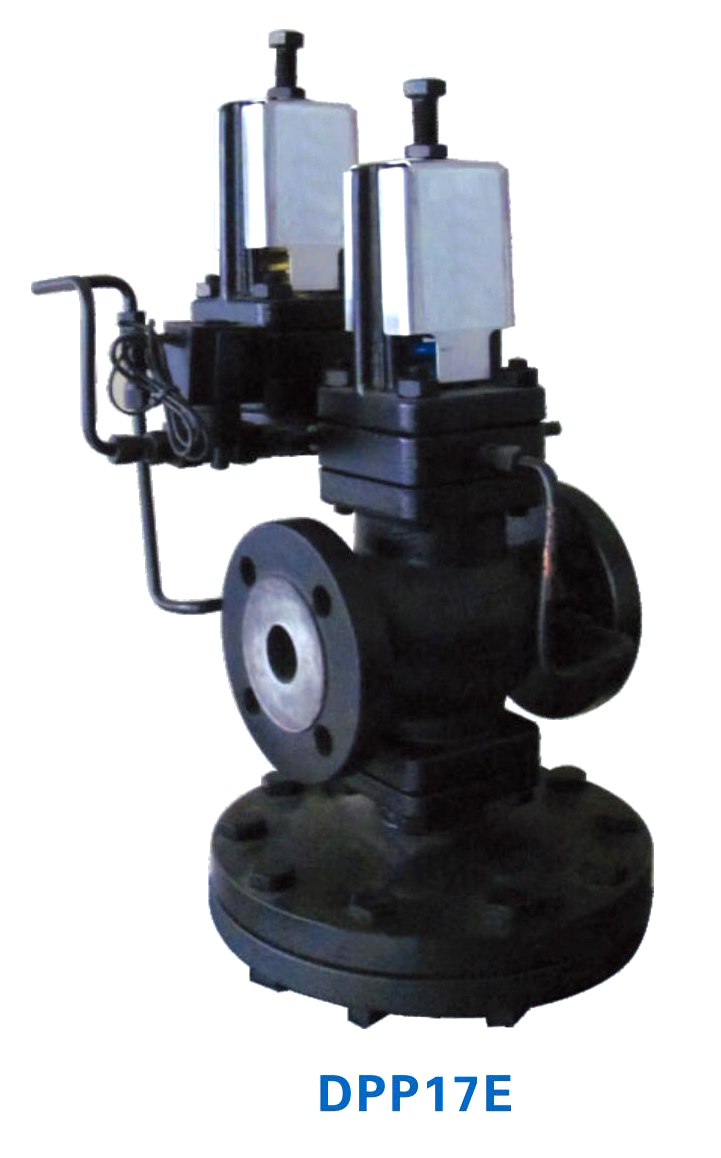

DPP17E/YDPP17EE

YDPP17E导阀型隔膜式减压阀是在导阀侧附加安装了一个压力导阀，可以再获得一个较低的下游控制压力，通过安装在导阀压力控制管上的电磁阀的开关，能在两个设定压力之间进行控制转换。

YDPP17EE是在YDPP17E的两个导阀之间再附加一个电磁阀，使得不仅可以在两个下游设定压力之间转换，而且主阀能被远程控制打开或关闭。

YDP17R

YDP17R 导阀型隔膜式减压阀是通过改变加在导阀膜片上的空气压力信号，可以实现远程对下游压力的连续控制。通常使用压缩空气调节器调节输入到导阀的控制信号。

YDP17T YDP17TE

YDP17T 导阀型压力/温度控制是在YDP17 压力导阀侧附加安装了一个自作用温度控制导阀，使得该阀门同时具有控制压力和调节温度的功能。

当用于换热器时，该阀可将下游蒸汽压力限定在设定的压力范围内，同时控制换热器出口温度符合设定点的要求。

YDP17TE 是在温度导阀压力控制导管上，附加安装了一个电磁阀，可远程操作电磁阀的开关，从而控制减压阀的开关。

温度控制范围:

A 16~49℃      B 38~71℃

C 49~82℃      D 71~104℃

E 93~127℃

YDPS17

YDPS17是在导阀侧附加安装了一个溢流控制导阀，使该阀同时具有溢流和减压功能。主导阀装在主阀体上，控制下游压力。当上游压力高于溢流导阀设定值时打开主阀，同时减压导阀控制下游压力在设定值，当下游压力低于溢流导阀的设定值时，关闭主阀。这样在峰值 负荷时可关闭不重要的用汽设备或维修重要设备用汽。

YSDP143

YSDP143是铸钢阀体导阀型溢流阀。可用于蒸汽，空气和其它工业气体(不适用于氧气)。该阀通过感应上游压力进行控制，使主阀在上游压力超过设定值时打开，低于设定值时关闭。这样在峰值负荷时可关闭不重要的用汽设备或维持重要设备用气。
