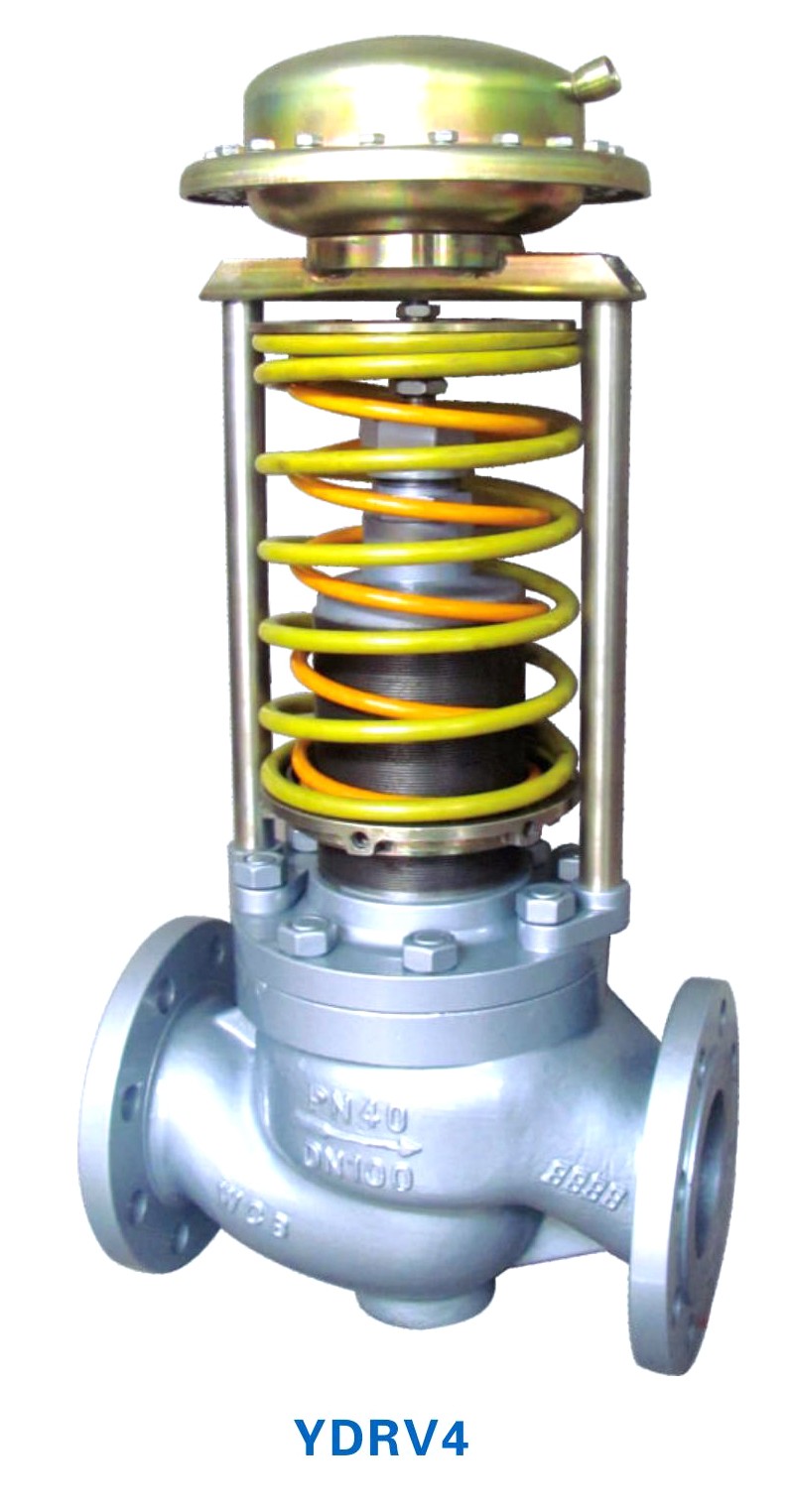

直接作用式减压阀 YDRV4

桥发机械制造有限公司作为行业领先的蒸汽系统解决方案专家，致力于为客户提供卓越的直接作用式减压阀 YDRV4 产品及专业服务。我们拥有成熟的生产工艺和完善的技术支持体系，可根据客户实际工况需求，提供精准的产品选型建议和定制化解决方案。
我们坚持以客户需求为导向，以技术创新为动力，为您提供从产品选型到技术咨询的全方位服务，助力企业提升蒸汽系统能效，创造更大价值。

详情介绍

YDRV4-B 直接作用式减压阀为铸钢阀体，波纹管密封。标准型号为EPDM 膜片，适用于蒸汽、水和压缩空气系统。YDRV4-B 也可提供丁腈橡胶材质膜片应用于油系统。使用丁腈橡胶软阀座型(后缀“G” 温度限制在90℃)以提供紧密关闭。在以上应用中，建议最大调节比为10:1。

① 使用优点：

●具有压力平衡功能，灵敏度高。

●改善了流线分布，降低了噪声。

●通过组合件、可以进行多项组合控制。

采用标准模块化设计

阀体材质：铸钢 GB/T 12229 WCB

限制条件：

阀体设计条件： Pn40

最大工作压力：( 饱和蒸汽 ) : 32.0 barg

最大设定压力：20.0 barg

最大减压比： 10:1

最大工作温度：YDRV4-B 300℃

YDRV4G-B 90℃

口径和连接：

螺纹连接： 1/2”~1" BSP NPT

法兰连接： DN15~25

BS16/25/40 GB16/25/40 DIN16/25/40 JIS16/25/40 ANSI 150/300

压力控制范围：

黄色弹簧 0.1~0.6 barg(DN20-50)

黄色弹簧 0.2~1.2 barg(DN65-100)

蓝色弹簧 0.8~10.0 barg

橙色弹簧 8.0~20.0 barg

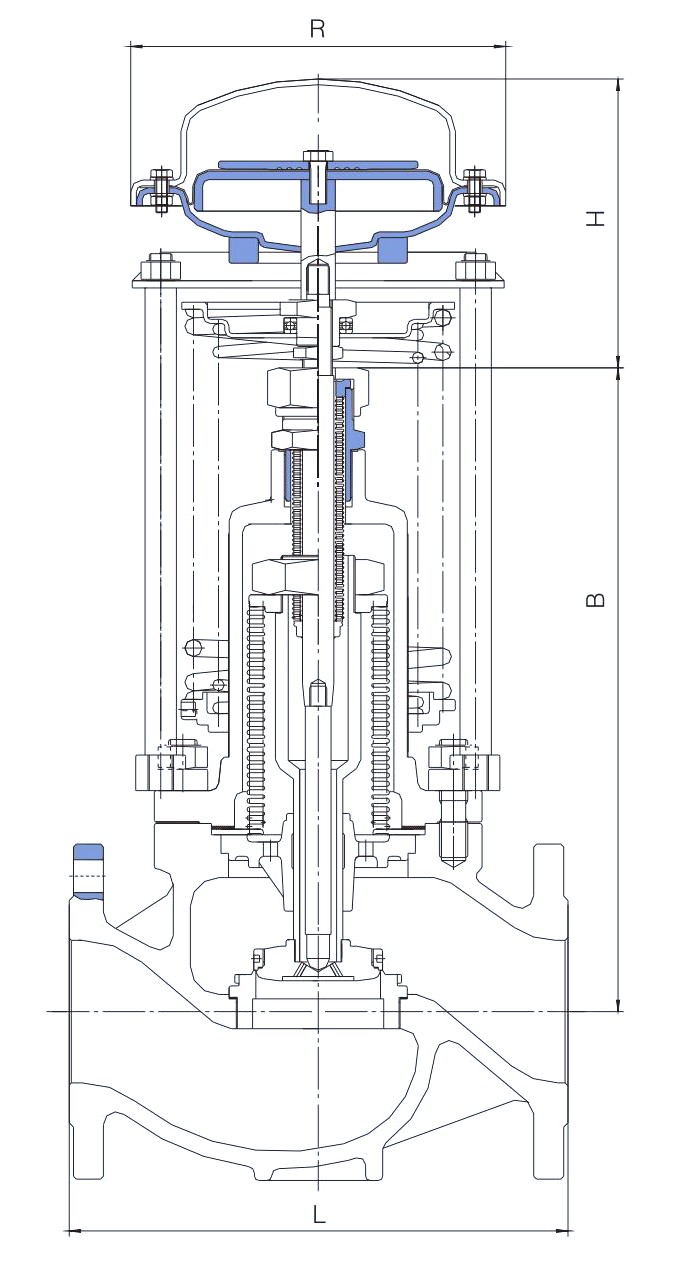

控制阀外形尺寸及重量:

公称通径DN	20	25	40	50	65	80	100	150	200
L(mm)	194	197	235	267	292	317	368	500	635
B(mm)	240	280	320	350	380	420	450	480	510
大约重量(Kg)	19	20	26	30	47	55	65	130	175

DA3/DA4执行器技术参数:

有效面积(cm²)	32※	80※	250	630	32※	80※	250	630
压力设定范围(MPa)	DA3				DA4
	0.8~1.6	0.1~0.6	0.015~0.15	0.005~	1.0~1.6	0.1~0.5	0.015~0.12	0.005~
	0.3~1.2	0.05~0.3	0.01~0.07	0.035	0.3~1.1	0.05~0.25	0.01~0.06	0.035
保证阀正常工作最小压差Pmin(MPa)	≥0.05	≥0.04	≥0.01	≥0.005	≥0.05	≥0.04	≥0.01	≥0.005
允许上、下膜室之间最大压差(MPa)	2	1.25	0.4	0.15	2	1.25	0.4	0.15
材质	膜盖：钢板镀锌
材质	膜片：EPDM或FKM夹纤维※※
控制管线、接头	铜管或钢管10×1;卡套式接头R1/4"
设定值偏差	±8%
