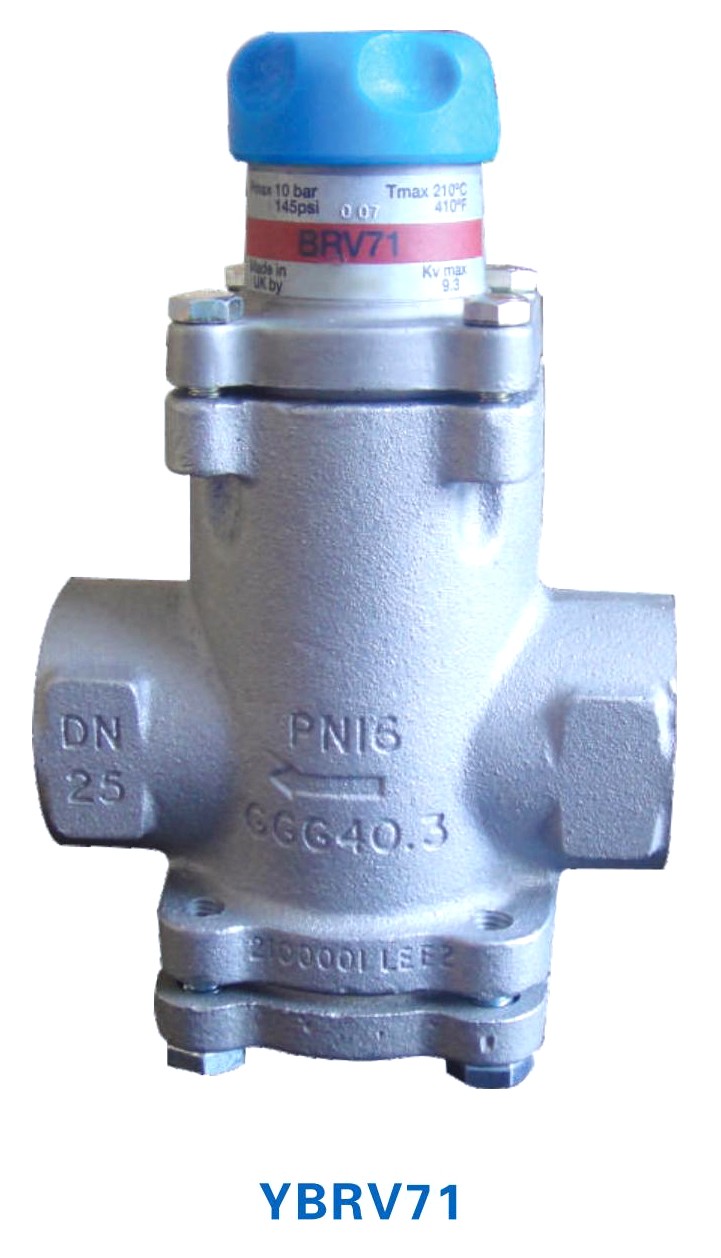

直接作用式减压阀 YBRV71

YBRV71 直接作用式减压阀为铸钢材质阀体。适用于蒸汽和压缩空气系统。可轻易的安装

在接近制程的使用点上，使蒸汽输送压力更高，管径更小，能利用的潜热也相对增加许多，使低压使用时效率更高。在负荷稳定时提供准确的压力控制。YBRV71G  为软密封型号，用于压缩空气系统，或其它工业气体(不适用于氧气)。

使用优点：

●结构结实紧凑，安装方便，坚固耐用。

●精确控制制程压力，改善制程效率，提高产品质量。

●平衡波纹管可安全平衡主阀芯上的压差。

●备有下游压力感应孔使阀芯动作更稳定并能自我清洁

●调节手柄有防擅改保护针。

●高品质全内部不锈钢构造。

阀体材质： 铸钢  GB/T 12229 WCB     (根据工作介质压力、温度可选用不同材质)

限制条件：

阀体设计条件： PN25

最大工作压力(饱和蒸汽)： 19.0barg

最大设定压力： 9.0barg

最大减压比： 10:1

最大工作温度：YBRV71      250℃

                              YBRV71G   120℃

口径和连接：

螺纹连接： 1"~2"   BSP  NPT

法兰连接： DN25~50

BS16/25  GB16/25  DIN16/25  JIS10/16  ANSI 150

压力控制范围：

灰色弹簧：0.14~1.7 barg

绿色弹簧：1.4~4.0 barg

橙色弹簧：3.5~9.0 barg

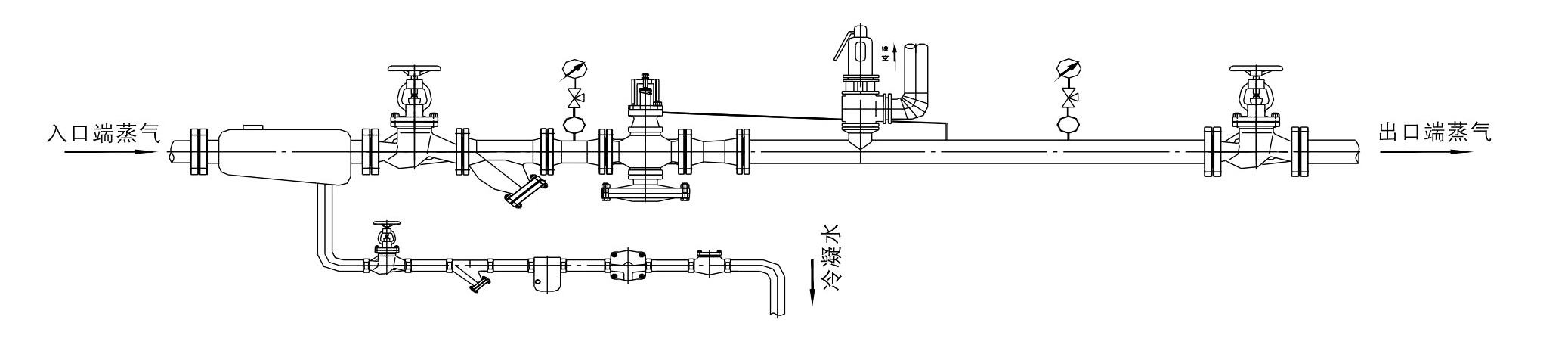

典型的导阀型减压站

减压站中的减压阀应根据管道上，下游压力和蒸汽流量选择口径大小.一般减压阀最少比上游管道小一个口径.其它管道件如汽水分离 器，过滤器，截止阀等应与管道同口径.如有需要，减压站可安装旁通阀以备紧急情况使用，旁路阀应安装在减压阀上方与减压阀同口径

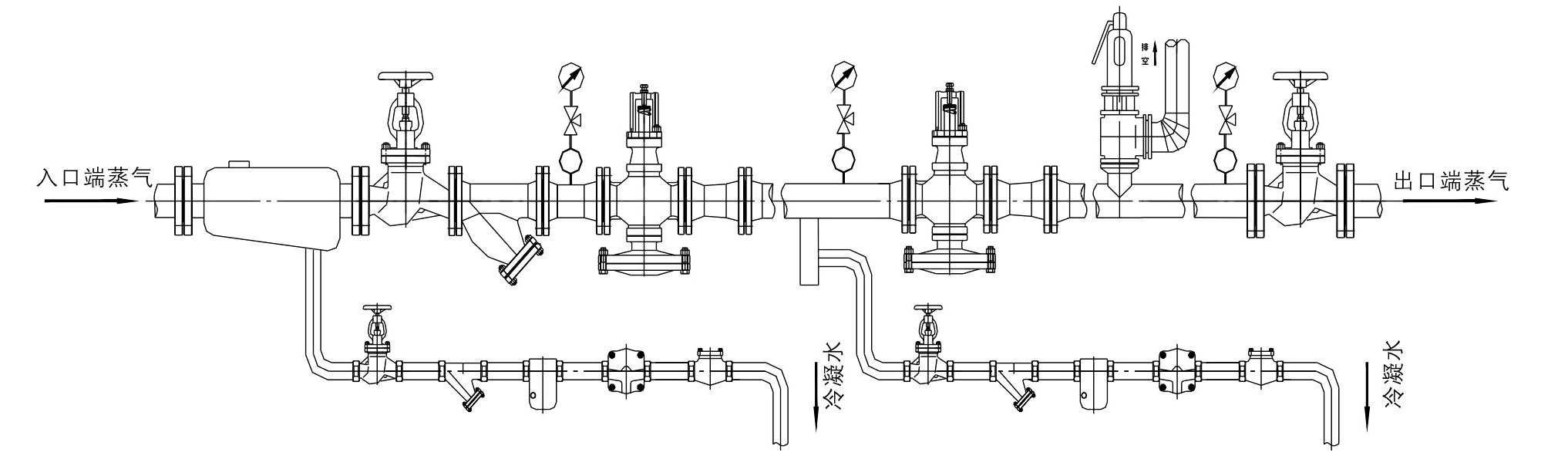

减压阀串联

如果减压比超过10：1，应使用2个减压阀串联以获得准确的压力控制 。

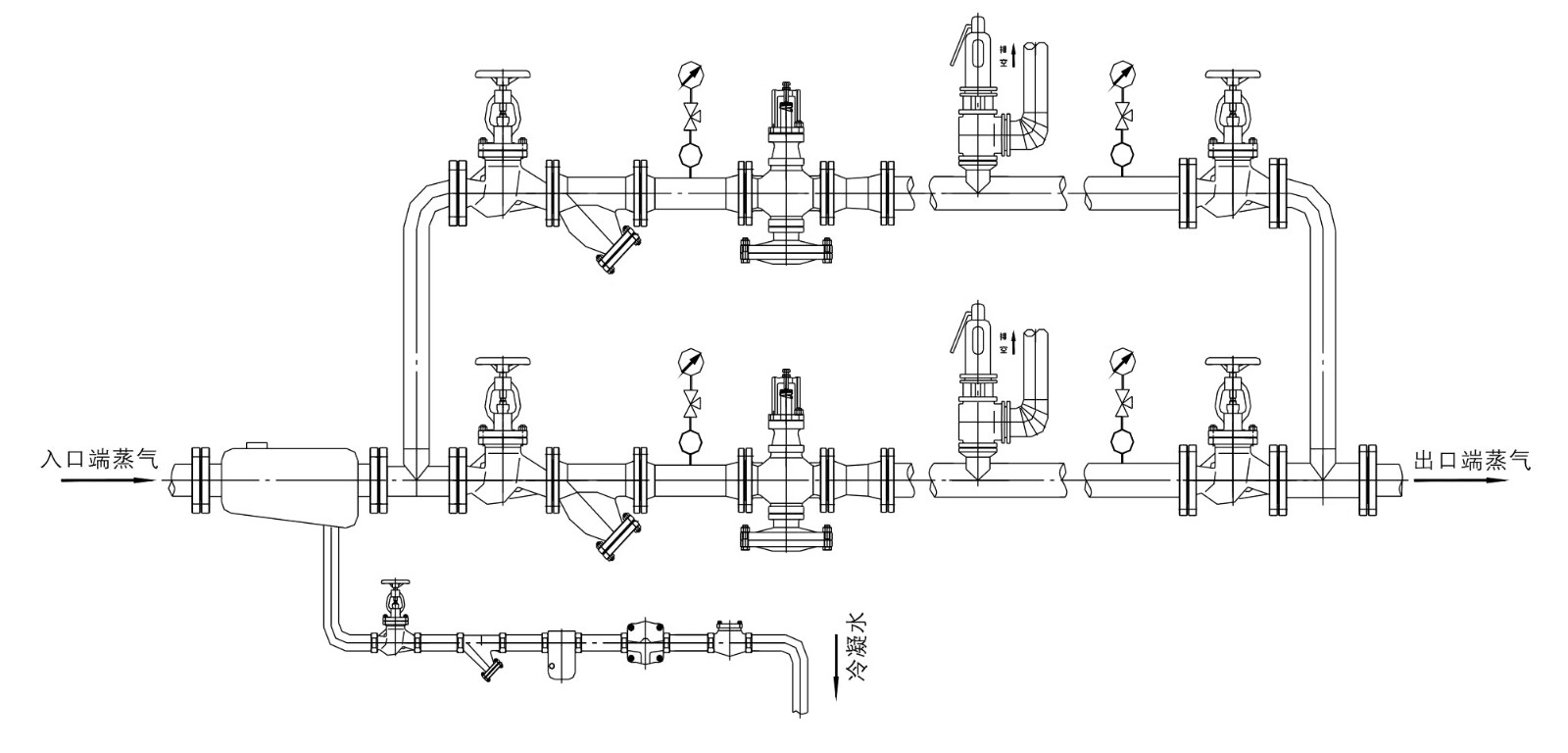

减压阀并联

减压阀可从100%到0%调节负荷，尽管如此，如果阀门要经常工作在小负荷工况时，最好用2个较小的减压阀并联，如果小负荷小于最大负 荷的10%则最好选用2台减压阀并联

并联减压站还用于关键的，不可中断供汽的应用

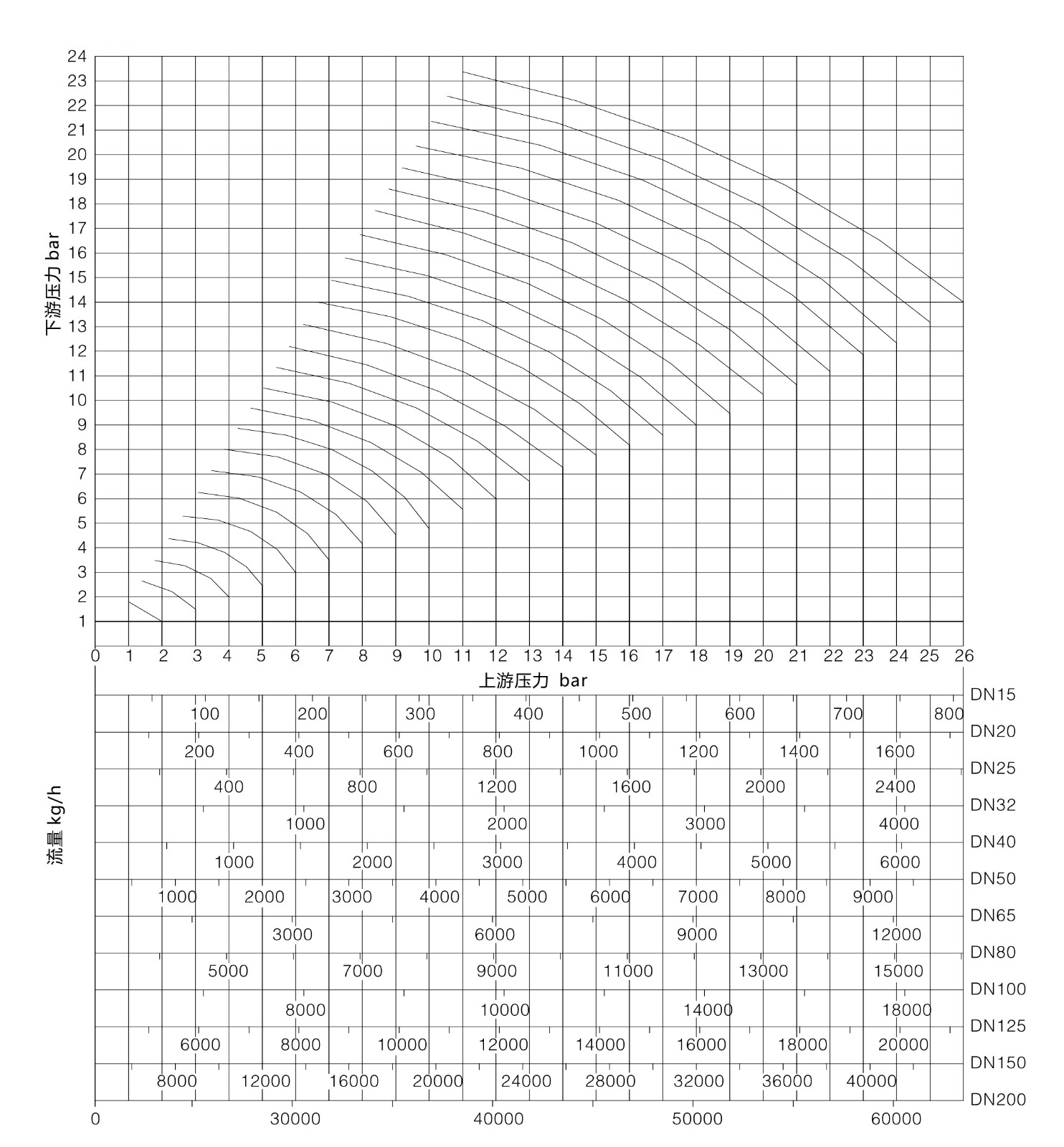

蒸汽流量

此流量表是以装上外部感应管为基准的，如不装外部感应管，流量有所减小。在下游压力很低的工况，流量减小最大可达30%

如何用图表

饱和蒸汽：

例：蒸汽流量为600kg/h,压力从6bar减至4bar。在表中找到上游压力为6bar的曲线和下游压力为4bar的交点，从该点垂直身下，找到所有系列口径的容量。在该列中DN32的阀是能满足要求的最小口径阀。

过热蒸汽：

由于过热蒸汽比容较大，图中给出的值应乘以修正系数，若过热度为55℃,则修正系数为0.95,若过热度为100℃,修正系数为0.9, 用于上述例子，若蒸汽过热度为55℃,则DN32  口径的减压阀流通能力为740X0.95=703kg/h, 仍能满足600kg/h 的负载要求，则DN32的阀仍适用。

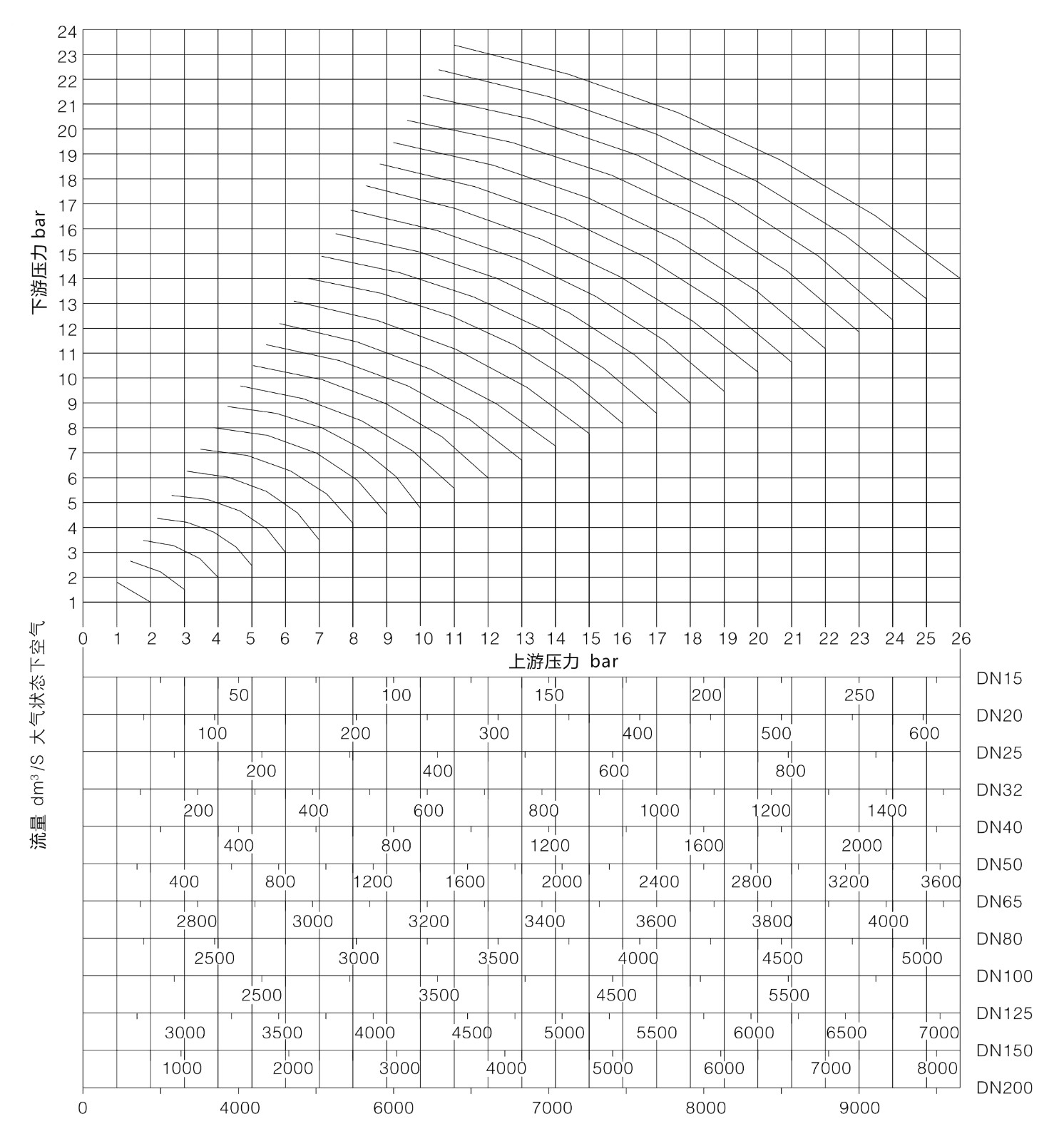

压缩空气流量

注

图表中所给的流量单位为大气状态下的空气流量dm³/s。

使用实例：

所需的空气负载为100dm³/s (大气状态下), 压力从12bar减至8bar。

从图中找到上游压力为12bar 的曲线和下游压力为8bar 的交点，从交点处垂直向下画一直线，发现 DN15 的减压阀将通过120dm³/s   的流量，满足条件，则选型结果为DN15。

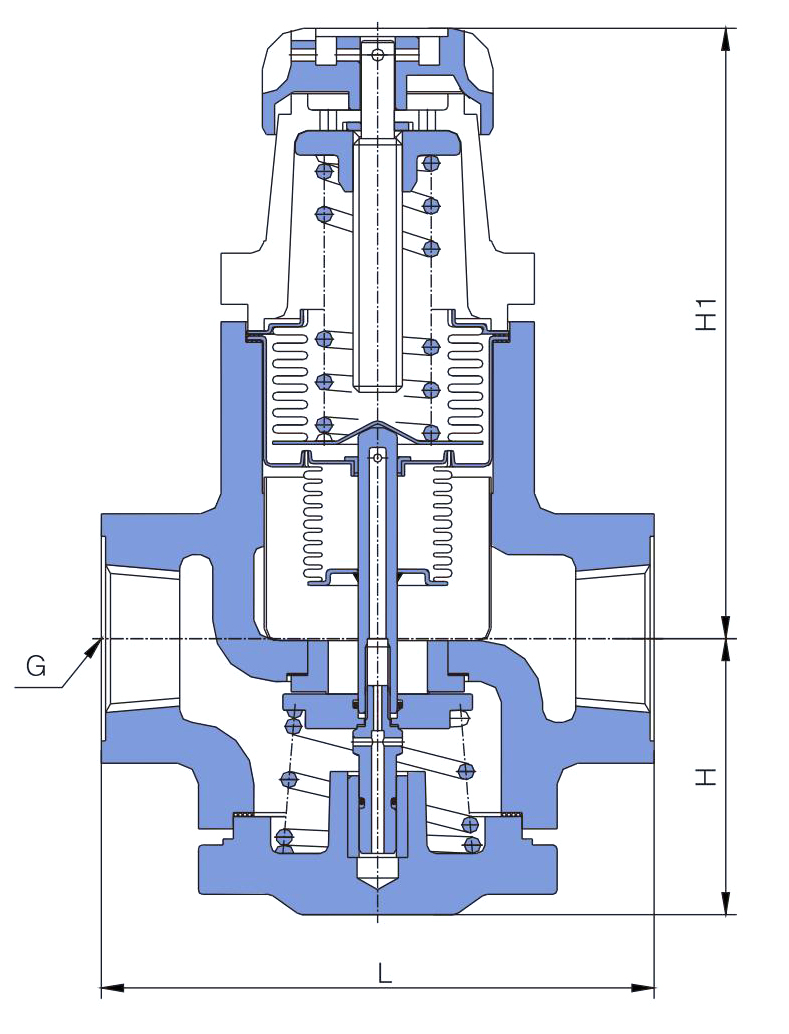

连接尺寸：

                                                                   单位：(mm)

 以上尺寸公供参考！
