Jis ball valve
We adhere to customer-oriented principles and drive innovation through technology, providing comprehensive services from product selection to technical consultation, helping enterprises enhance steam system efficiency and create greater value.
Detailed Introduction
日标球阀Jis ball valve
执行标准Execution standard
设计标准 | 结构长度 | 法兰连接尺寸 | 压力-温度 | 试验与检验 |
BS 5351 | JIS B2002 | JIS B2212 B2214 | JIS B2201 | JIS B2003 |

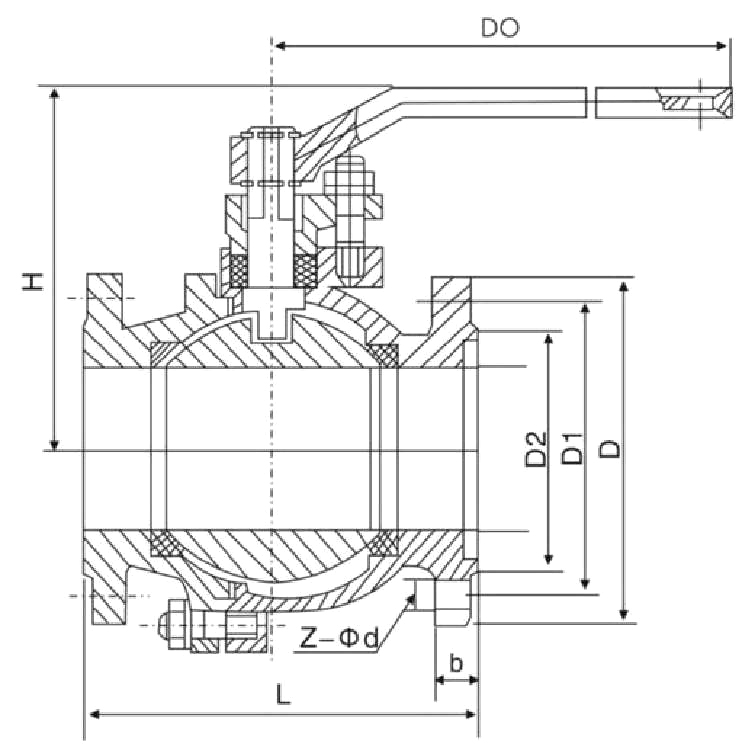

规格主要尺寸Main size
DN | 10K | ||||||||
mm | in | L | D | D1 | D2 | B | Z-Φd | H | D0 |
15 | 1/2" | 108 | 95 | 70 | 52 | 12 | 4-φ15 | 59 | 130 |
20 | 3/4" | 117 | 100 | 75 | 58 | 14 | 4-φ15 | 63 | 130 |
25 | 1" | 127 | 125 | 90 | 70 | 14 | 4-φ19 | 75 | 160 |
32 | 1 1/4" | 140 | 135 | 100 | 80 | 16 | 4-φ19 | 75 | 160 |
40 | 1 1/2" | 165 | 140 | 105 | 85 | 16 | 4-φ19 | 95 | 230 |
50 | 2" | 178 | 155 | 120 | 100 | 16 | 4-φ19 | 107 | 230 |
65 | 2 1/2" | 190 | 175 | 140 | 120 | 18 | 4-φ19 | 142 | 400 |
80 | 3" | 203 | 185 | 150 | 130 | 18 | 8-中19 | 152 | 400 |
100 | 4" | 229 | 210 | 175 | 155 | 18 | 8-中19 | 178 | 700 |
125 | 5" | 356 | 250 | 210 | 185 | 20 | 8-Φ23 | 252 | 1100 |
150 | 6" | 394 | 280 | 240 | 215 | 22 | 8-φ23 | 272 | 1100 |
200 | 8" | 457 | 330 | 290 | 265 | 22 | 12-φ23 | 342 | 1500 |
20K | |||||||||
15 | 1/2" | 140 | 95 | 70 | 52 | 14 | 4-φ15 | 59 | 130 |
20 | 3/4" | 152 | 100 | 75 | 58 | 16 | 4-Φ15 | 63 | 130 |
25 | 1" | 165 | 125 | 90 | 70 | 16 | 4-Φ19 | 75 | 160 |
32 | 1 1/4" | 178 | 135 | 100 | 80 | 18 | 4-Φ19 | 75 | 160 |
40 | 1 1/2" | 190.5 | 140 | 105 | 85 | 18 | 4-Φ19 | 95 | 230 |
50 | 2" | 216 | 155 | 120 | 100 | 18 | 8-Φ19 | 107 | 230 |
65 | 2 1/2" | 241 | 175 | 140 | 120 | 20 | 8-Φ19 | 142 | 400 |
80 | 3" | 283 | 200 | 160 | 135 | 22 | 8-Φ22 | 152 | 400 |
100 | 4" | 305 | 225 | 185 | 160 | 24 | 8-Φ22 | 178 | 700 |
125 | 5" | 381 | 270 | 225 | 195 | 26 | 8-φ22 | 252 | 1100 |
150 | 6" | 403 | 305 | 260 | 230 | 28 | 12-φ22 | 272 | 1100 |
200 | 8" | 502 | 350 | 305 | 275 | 30 | 12-φ25 | 342 | 1500 |
